A Primo billentyűzete hagy maga után némi kivánnivalót, bár az adja meg az igazi "Primo feeling"-et. Azonban ha programozni is szeretnénk rajta, akkor jól jöhet a Primóhoz egy PS/2 billentyűzet illesztő.

PS2 billentyűzet illesztése Arduino Nano-val

Szilvásy Zoltán készített PS2 billentyűzet illesztést Arduino-val. Az eredeti verzió elérhető a Github oldalán.

• Kapcsolási rajz: primoextkbd.pdf
• Illesztő program: primoextkbd.ino

PS2 billentyűzet illesztése PIC-vel

Joco tervezte a következő illesztés megvalósítását. A kapcsolás alkatrészigénye:

• morzekapcsoló, 1x
• ellenállás 10K, 4x
• dióda 1N4148, 1x
• kondenzátor 22pf, 2x
• kvarc 10 MHz
• 74HC32 OR kapu, 1x
• 74HC245 meghajtó, 1x
• 2114 1kx4 SRAM, vagy vele kompatibilis (pl.: 2148, 2149)
• PIC 16F628-10P(20P) 10 vagy 20 MHz-es PIC

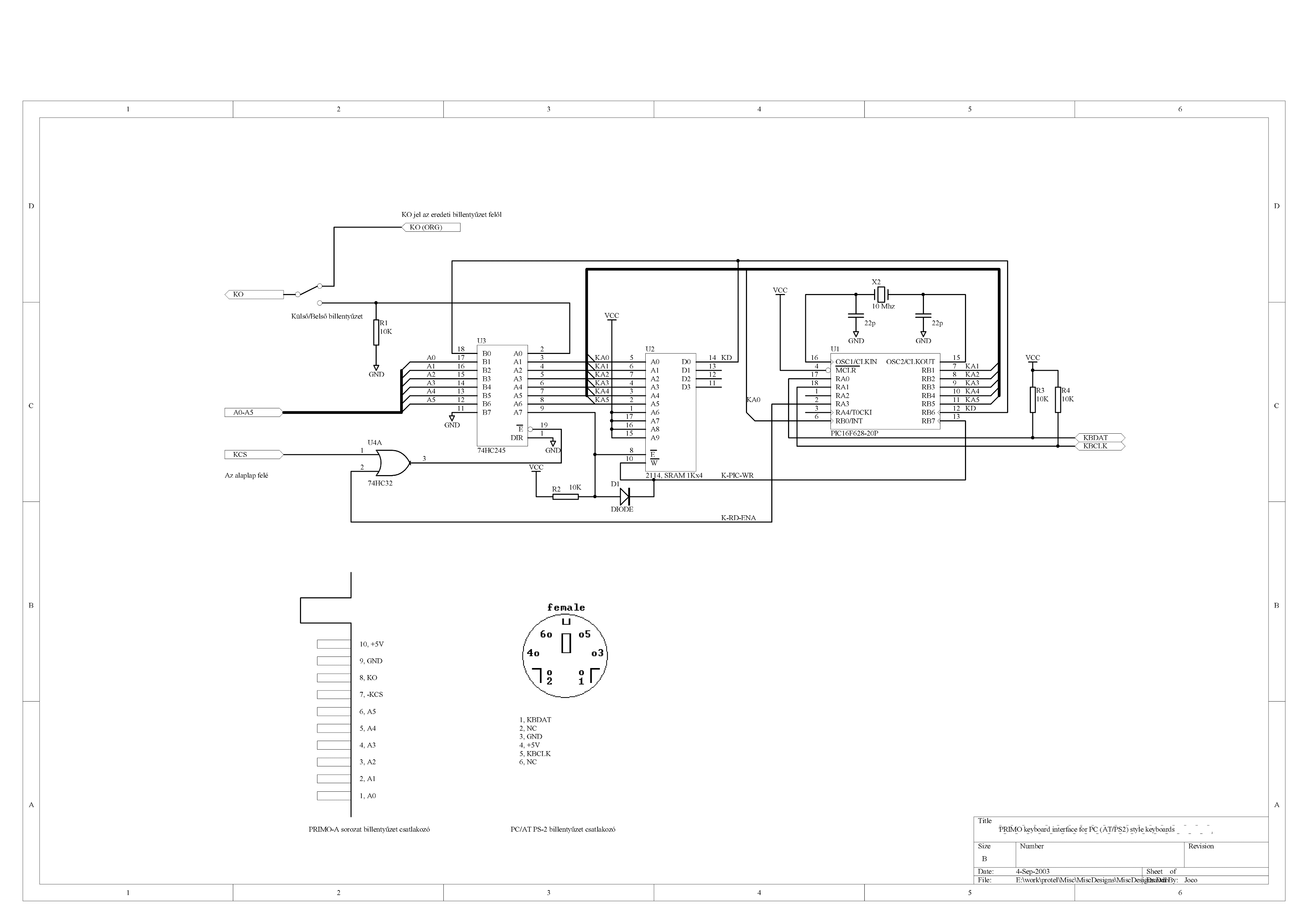

A kapcsolási rajz kétféle formátumban:

• primokb.gif
• primokb.ps

A kapcsolás egyébként működne alacsonyabb órajelen is. Nem lenne szükség az 1K-s RAM-ra sem, de sajnos kisebb kapacítású statikus RAM-ot nem lehet kapni (pl. 74200 a világon sincs).

Pontos leírás később lesz, bár a kapcsolási rajz egyértelmű. A PIC vezerlőprogramja is később lesz itt, mert az még finomítás alatt van.

(Joco, Szilvásy Zoltán, Varga Viktor)
