Ezen a lapon a Primohoz a SZTAKI-ban készült interfész kártyákról található információkat gyűjtjük össze:
Ezen a lapon a Primohoz a SZTAKI-ban készült interfész kártyákról található információkat gyűjtjük össze:
A teszt kártya a Primo hátsó bővítőbuszára volt csatlakoztatható. Bekapcsolás után a kártyán lévő EPROM-ban található program indult el, ami lépésről lépésre tesztelte a Primo hardverét, hibamentes esetben egy GO feliratot írt ki a képernyőre. A hibákról hangjelzéssel tájékoztatott. A magnó ki- és bemenet teszteléséhez egy speciális rövidzárra volt szükség.
 |
 |
|

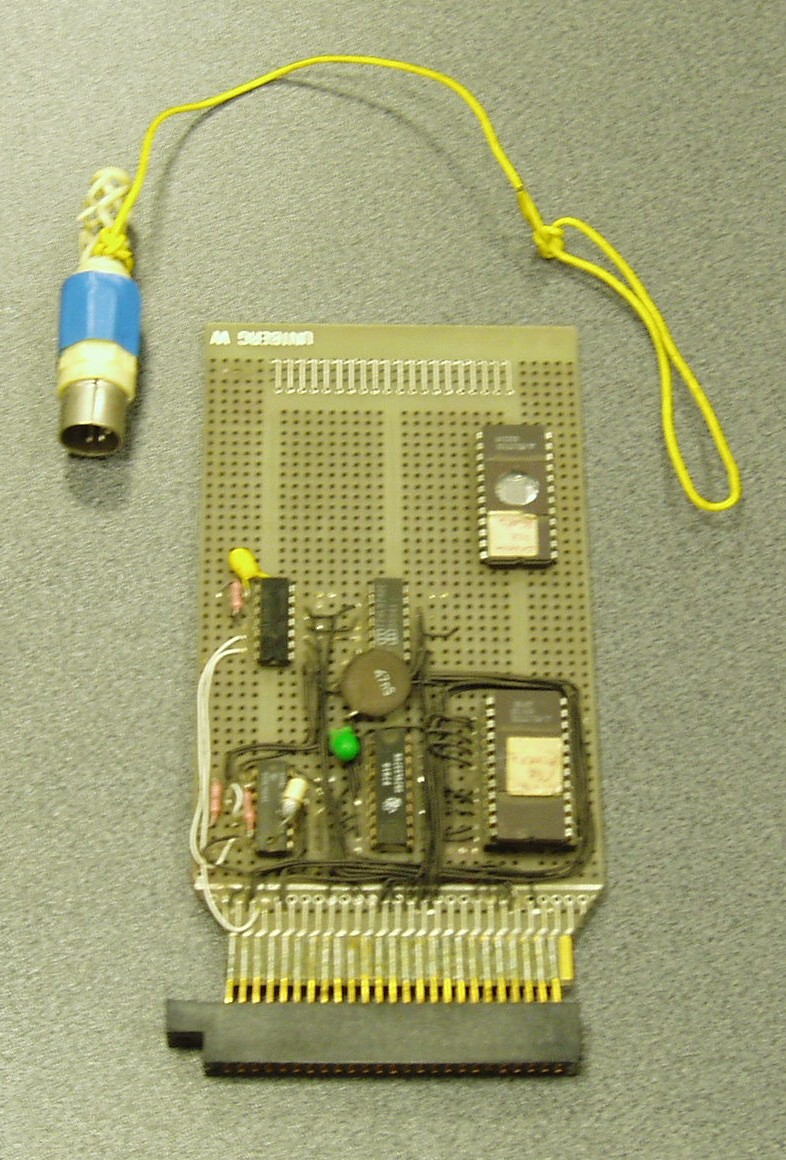

A tesztkártya és
a rövidzár |

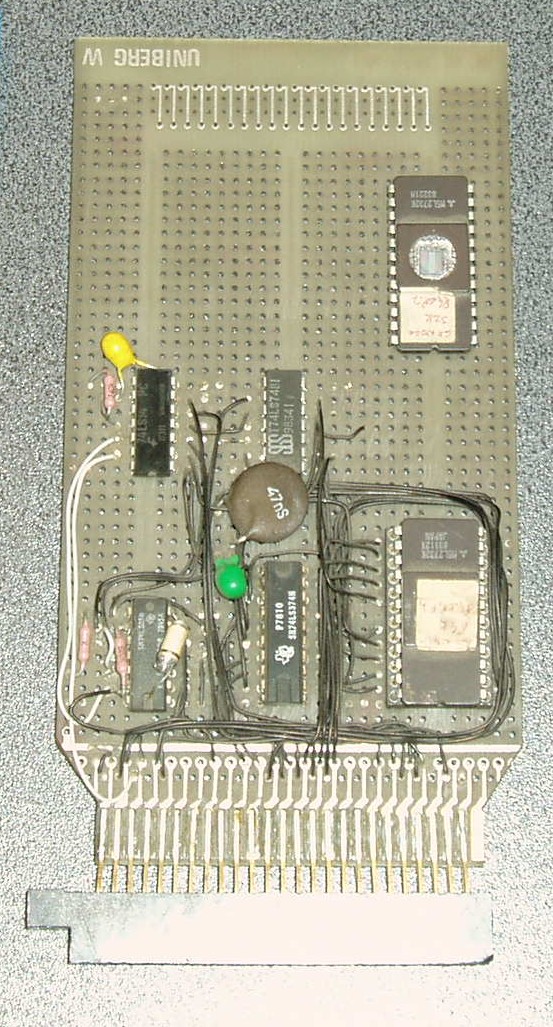

A tesztkártya
közelebbről |
A hardverről rendelkezésre álló információk (rákattintva nagyíthatók):
 |
 |
|

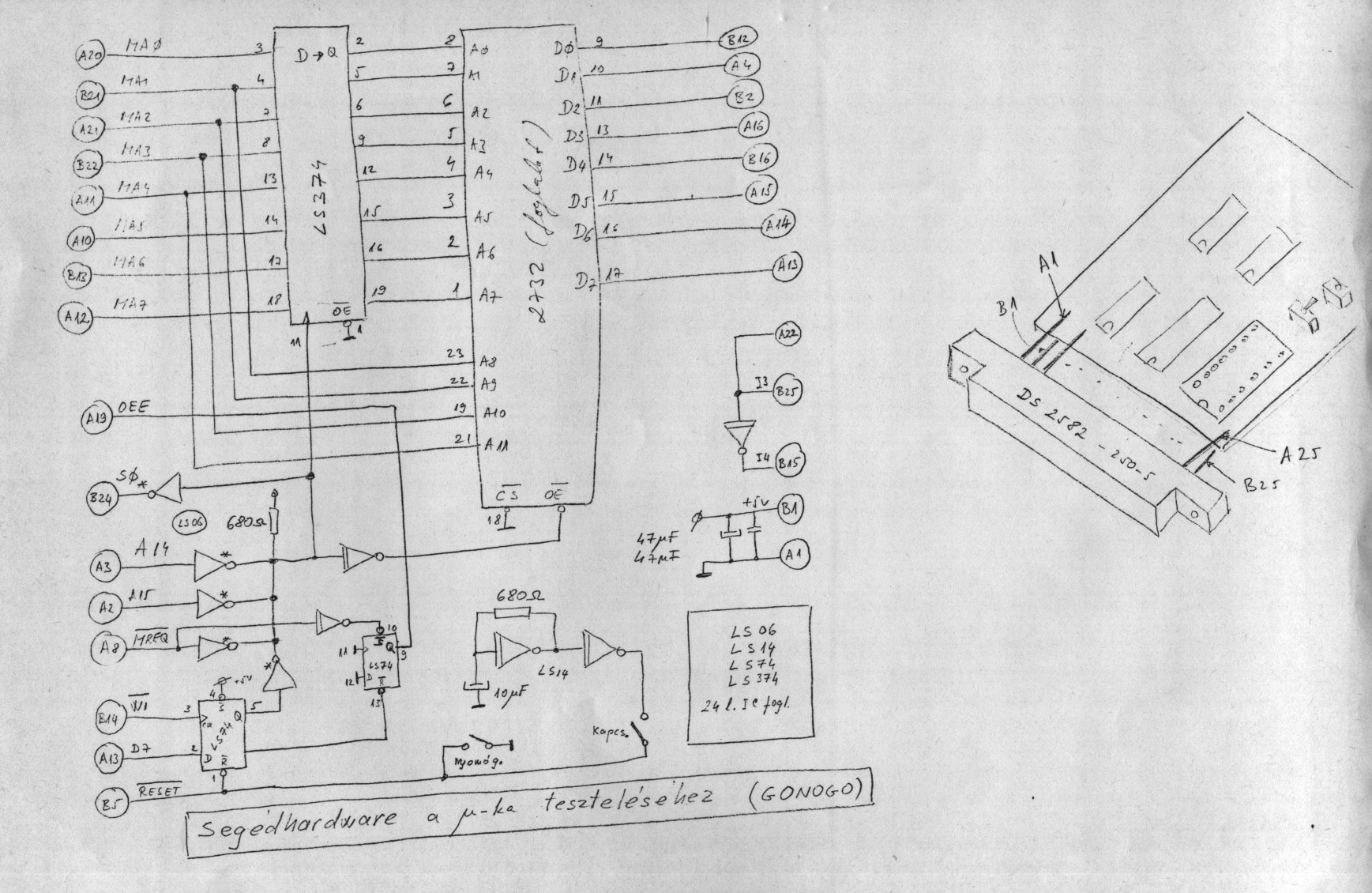

Kapcsolási rajz |

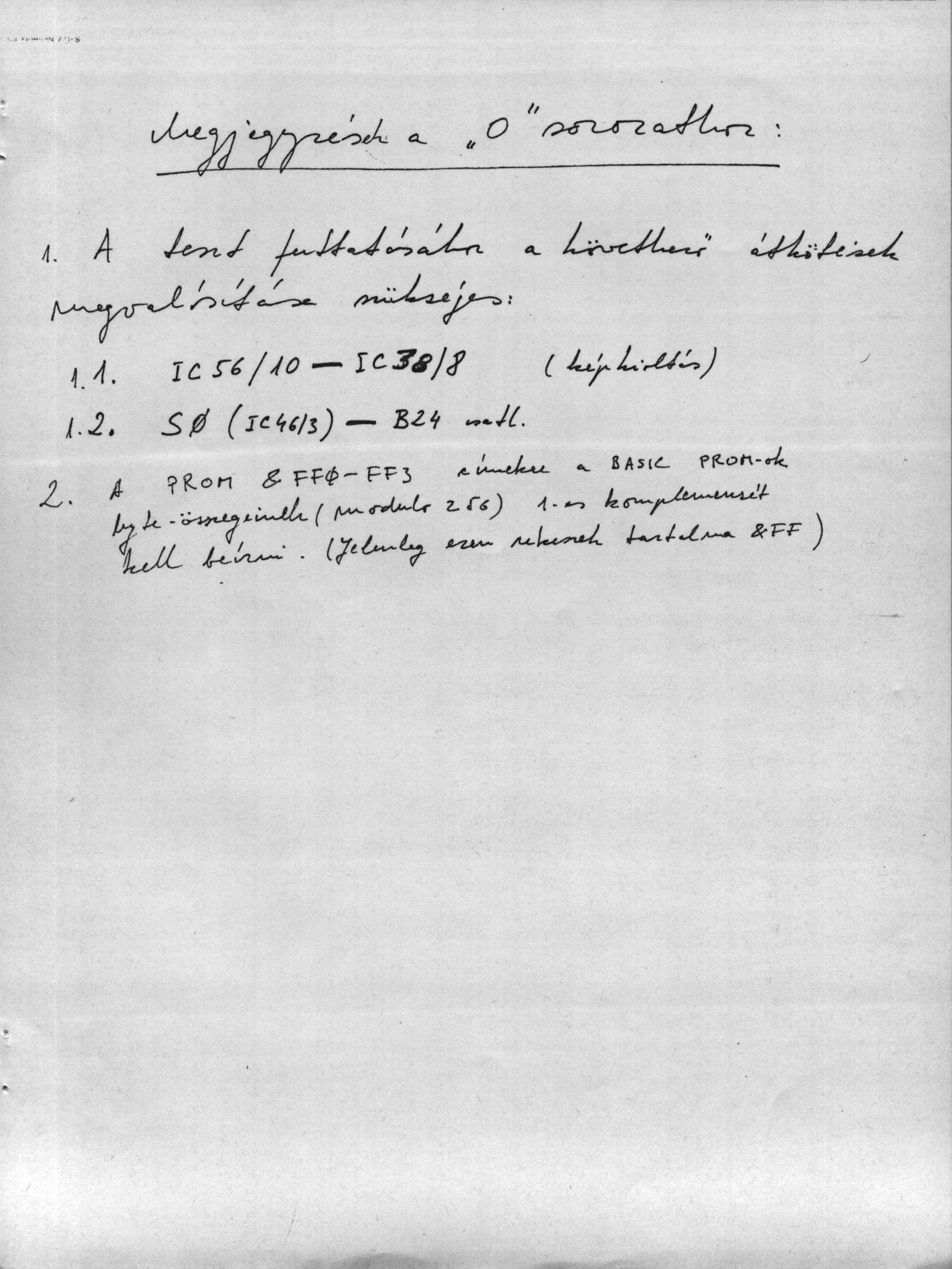

Megjegyzések
|
Leírás és a kártyán lévő EPROM forráskódja:
 |
 |
|
Leírás (PDF) |
Forráskód (PDF)
|
A hálózati interfész egy 8251-es chippel készült.
 |
 |
|

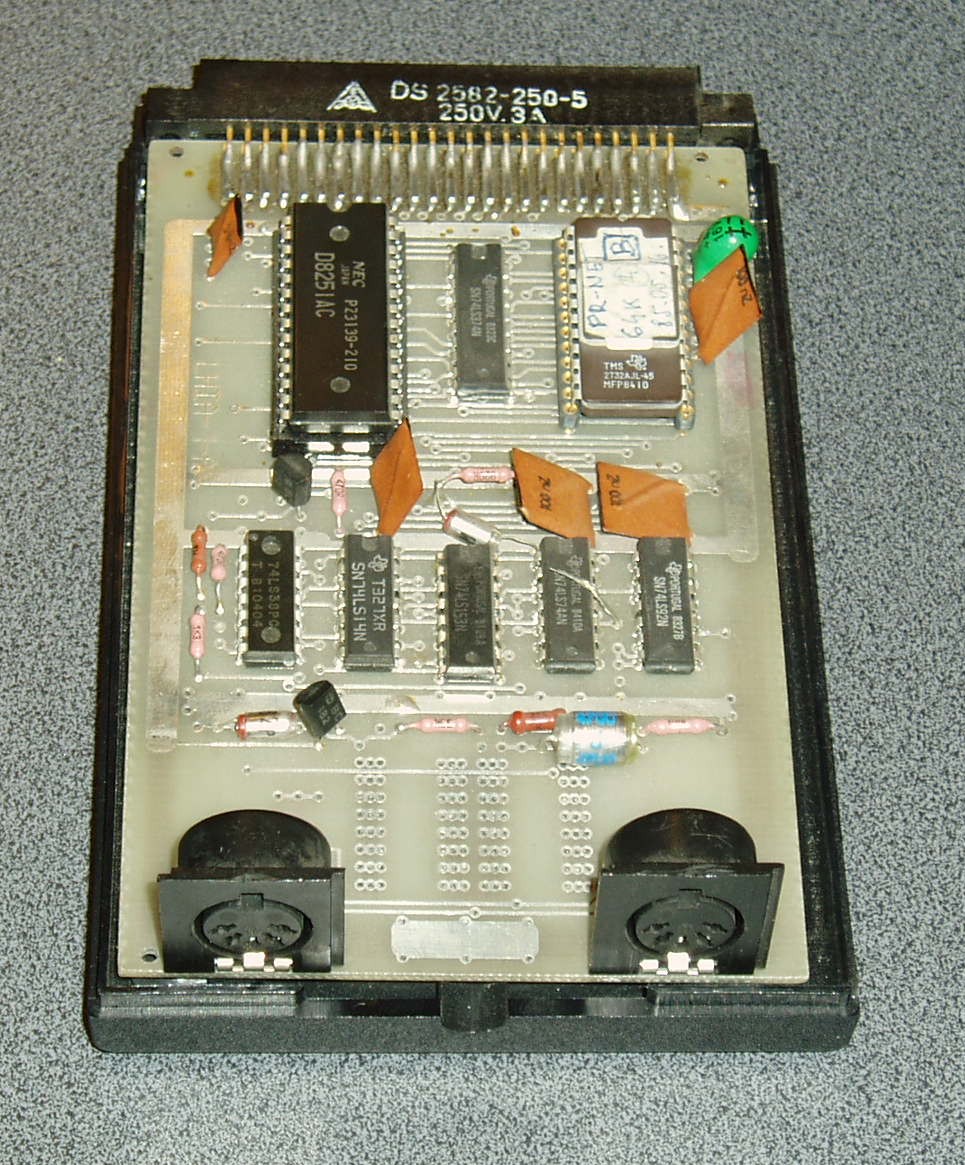

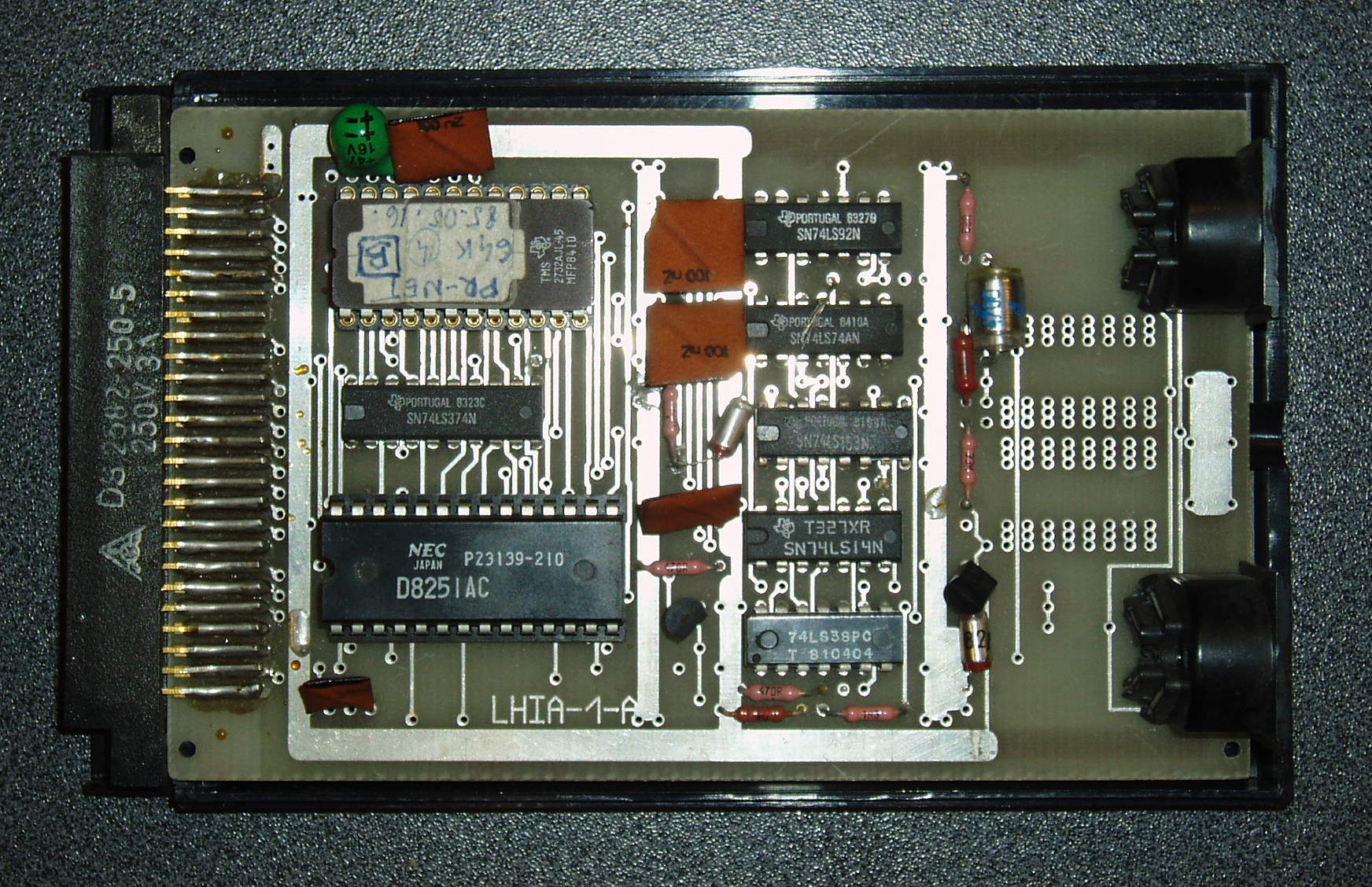

A kinyitott interfész felülről
|
A kinyitott interfész
|
 |
 |
|

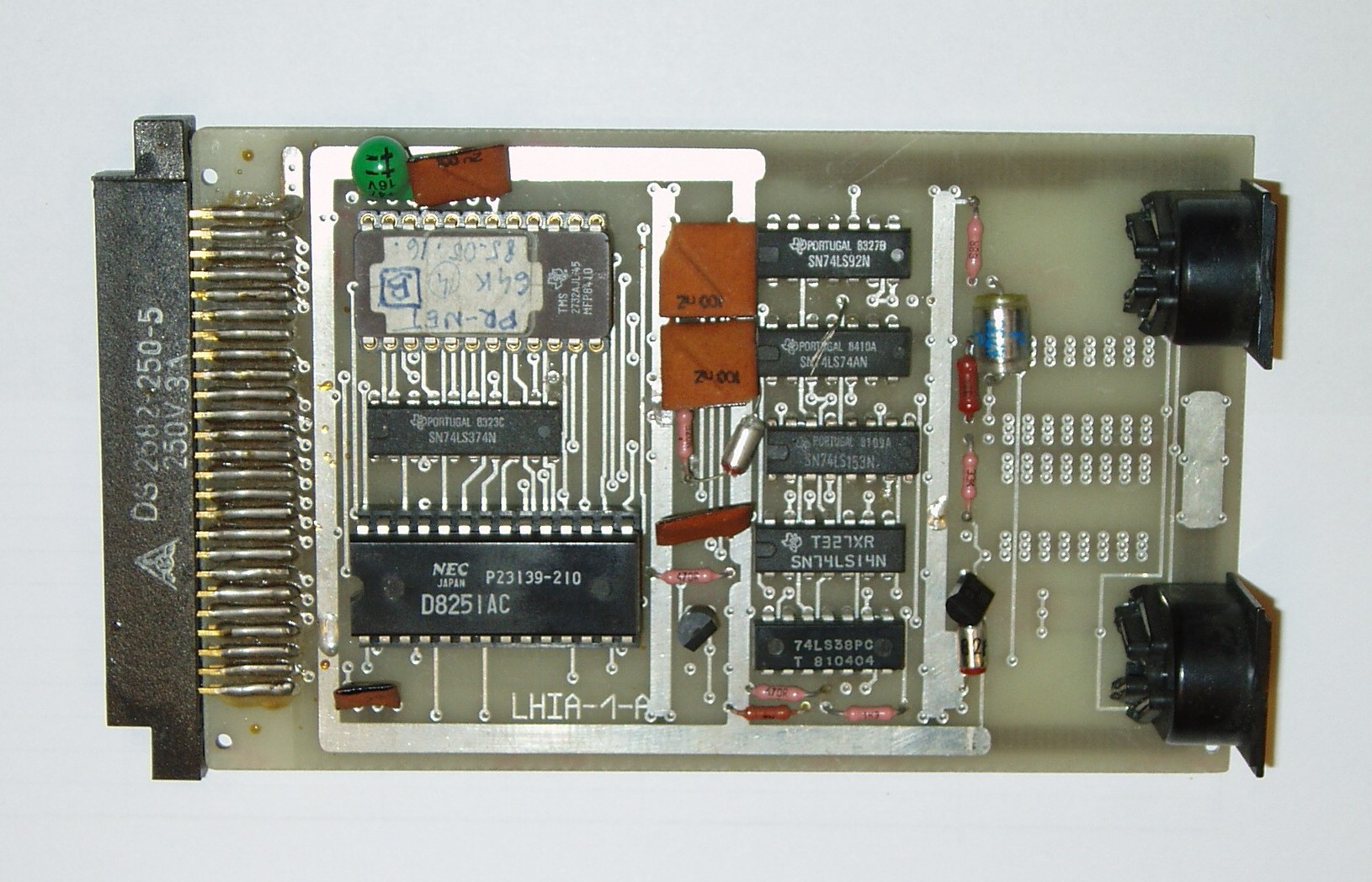

A panel alkatrészoldala
|

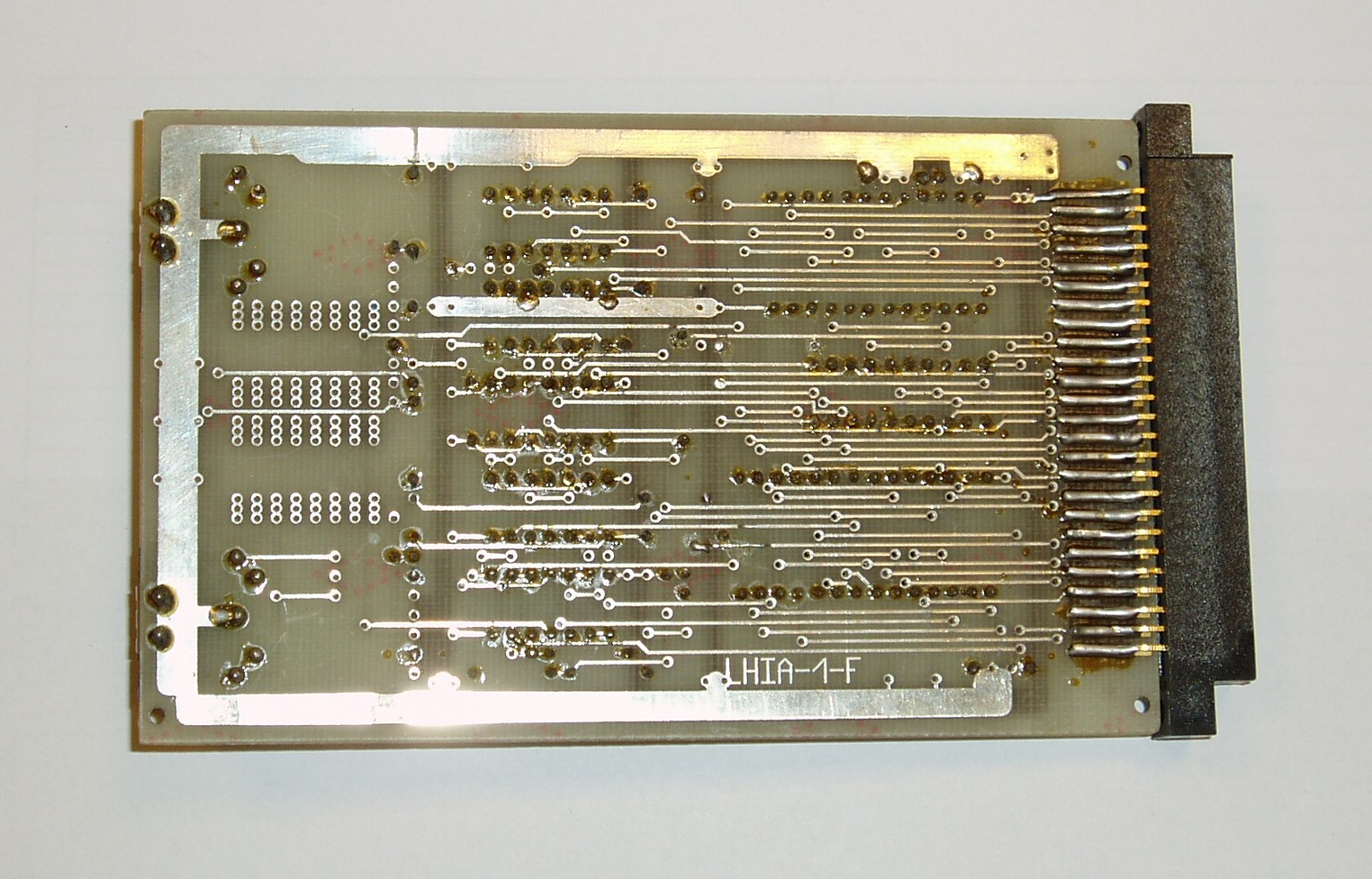

A panel forrasztási oldala
|

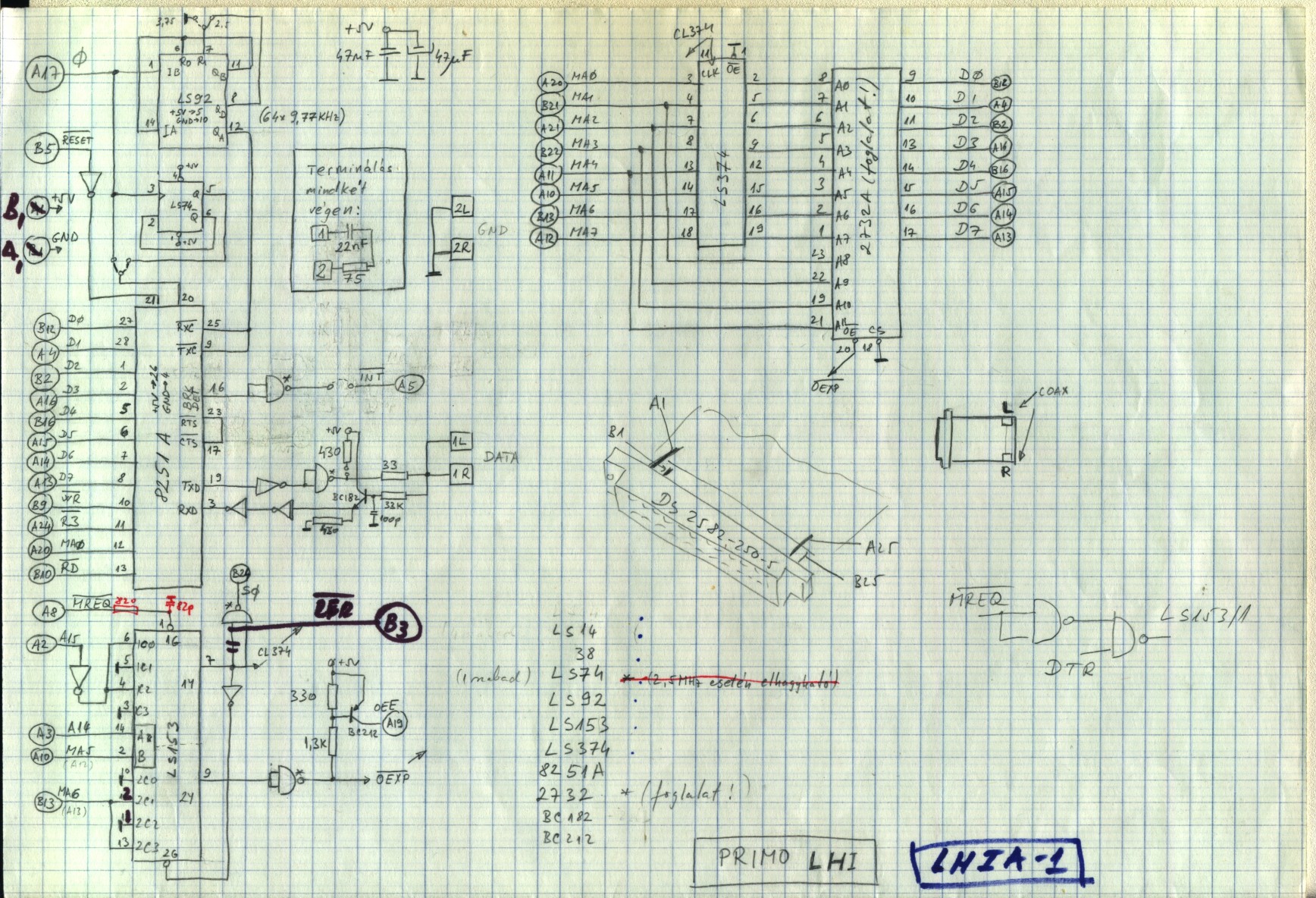

A hardver kapcsolási rajz:
 |
 |
|
Kapcsolási rajz |

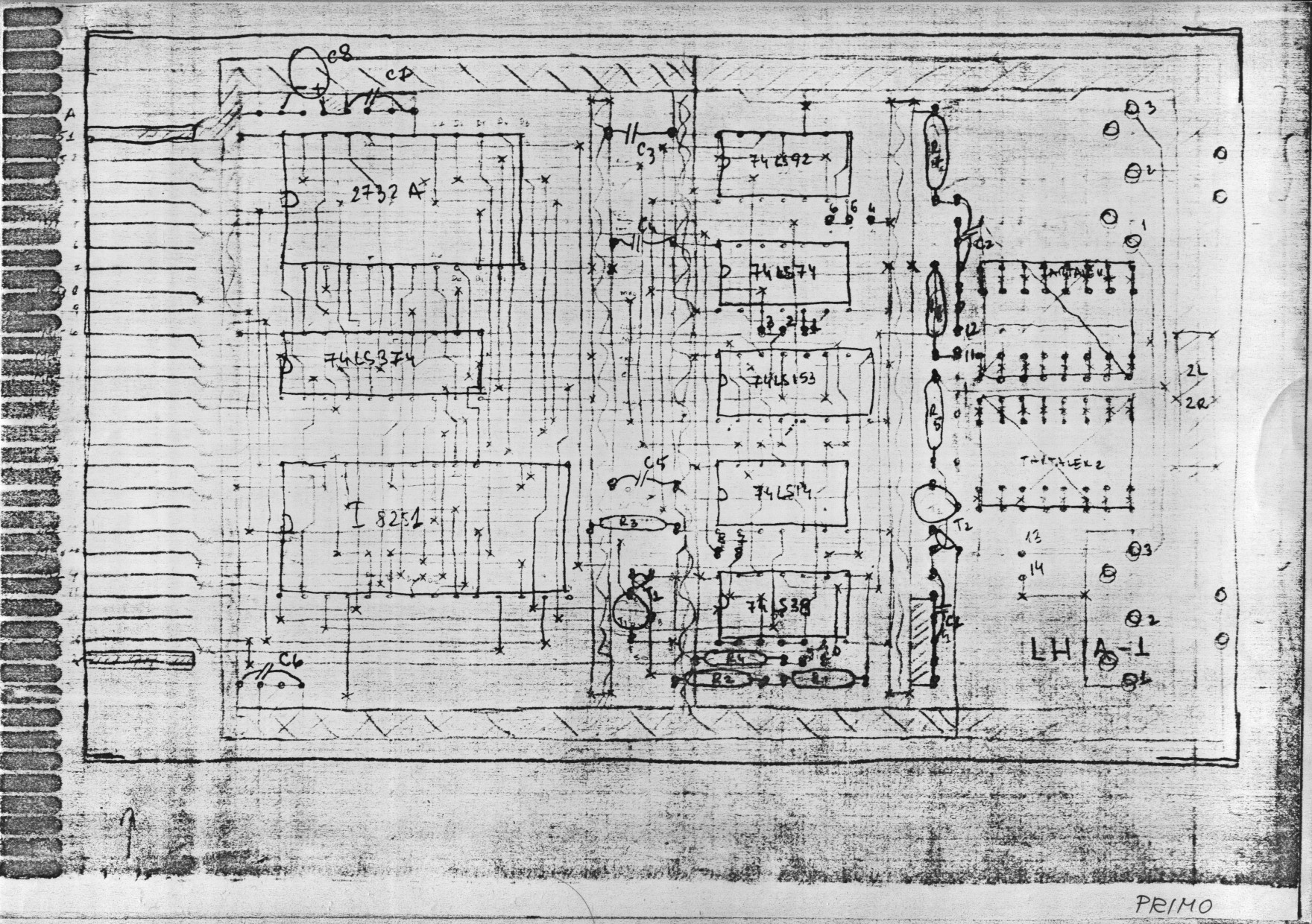

Elrendezési rajz
|

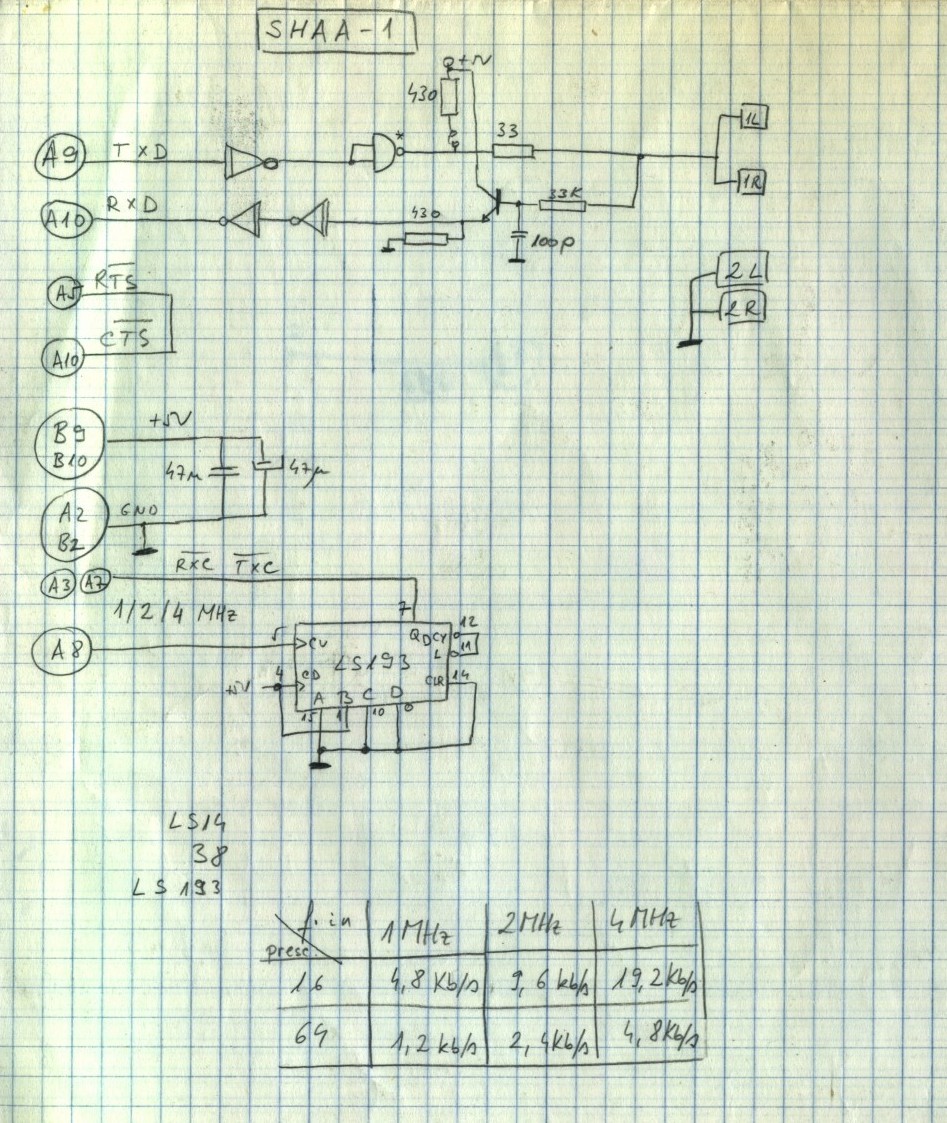

A soros kártyáról egyelőre kevés információnk van. A kapcsolási rajz a következő:
 |
|
Kapcsolási rajz |
(Manno Sándor, Miszlai Péter, Majzik István)
