Egy házi készítésű adapter

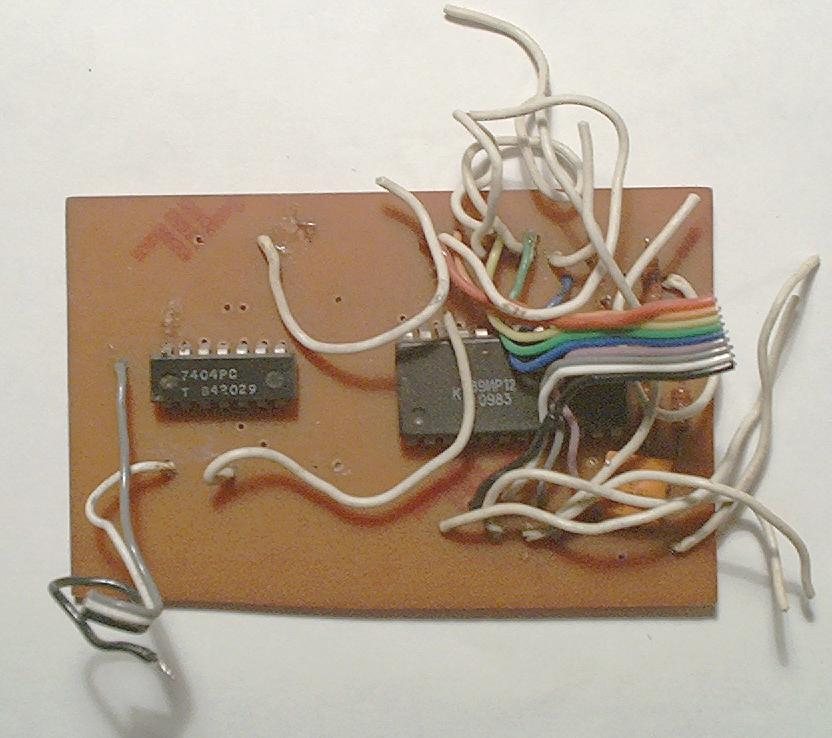

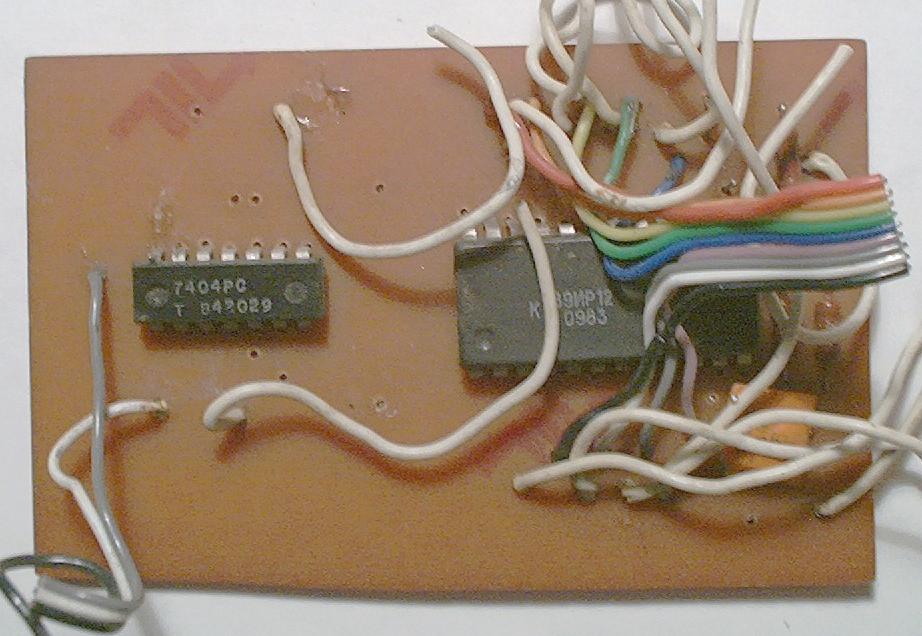

Az itt látható házi készítésű printer adapter a BIE csatlakozóra csatlakoztatható, 2x25 érintkezős Kontakta csatlakozóval, ami sajnos a képeken szereplő panelról hiányzik. Elvileg bármilyen Centronics nyomtatót meg tud hajtani, az átvitel karakterenként történik, Strobe-ACK kapuzással. A lprint (LLIST) paranccsal megy, ha minden igaz, és nem kellett hozzá semmilyen extra meghajtó program. A printer működik A-32-n is, csak ki kell venni a hátsó alumínium lemezt a csatlakozó elől.

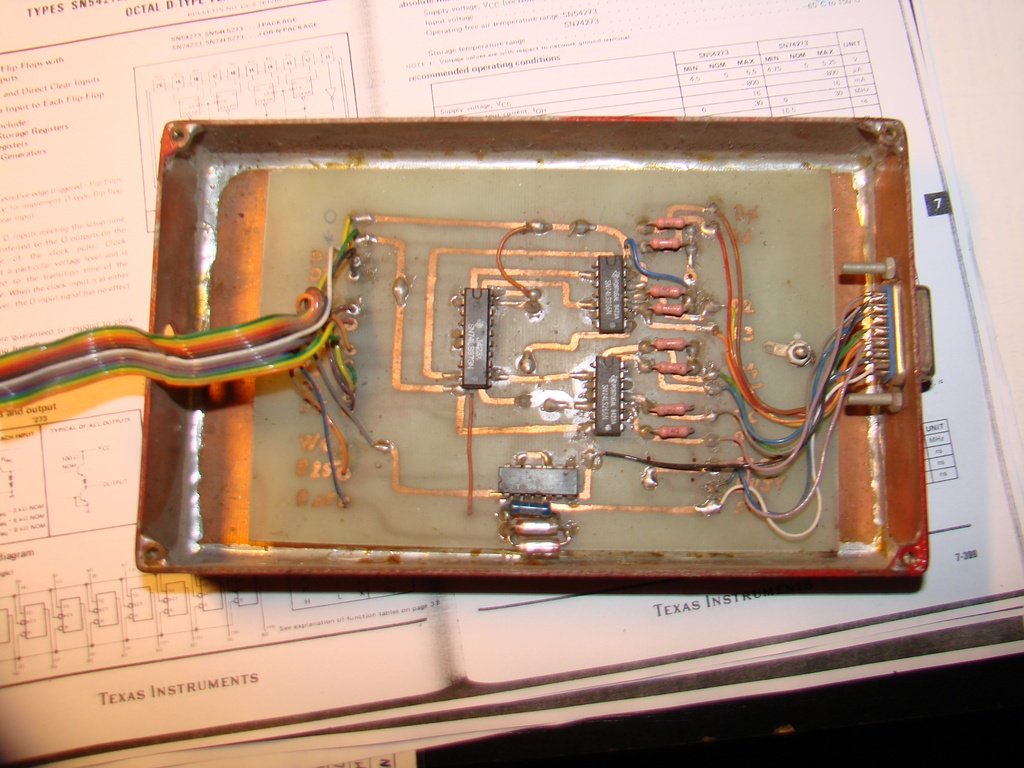

Egy profin dobozolt változat:

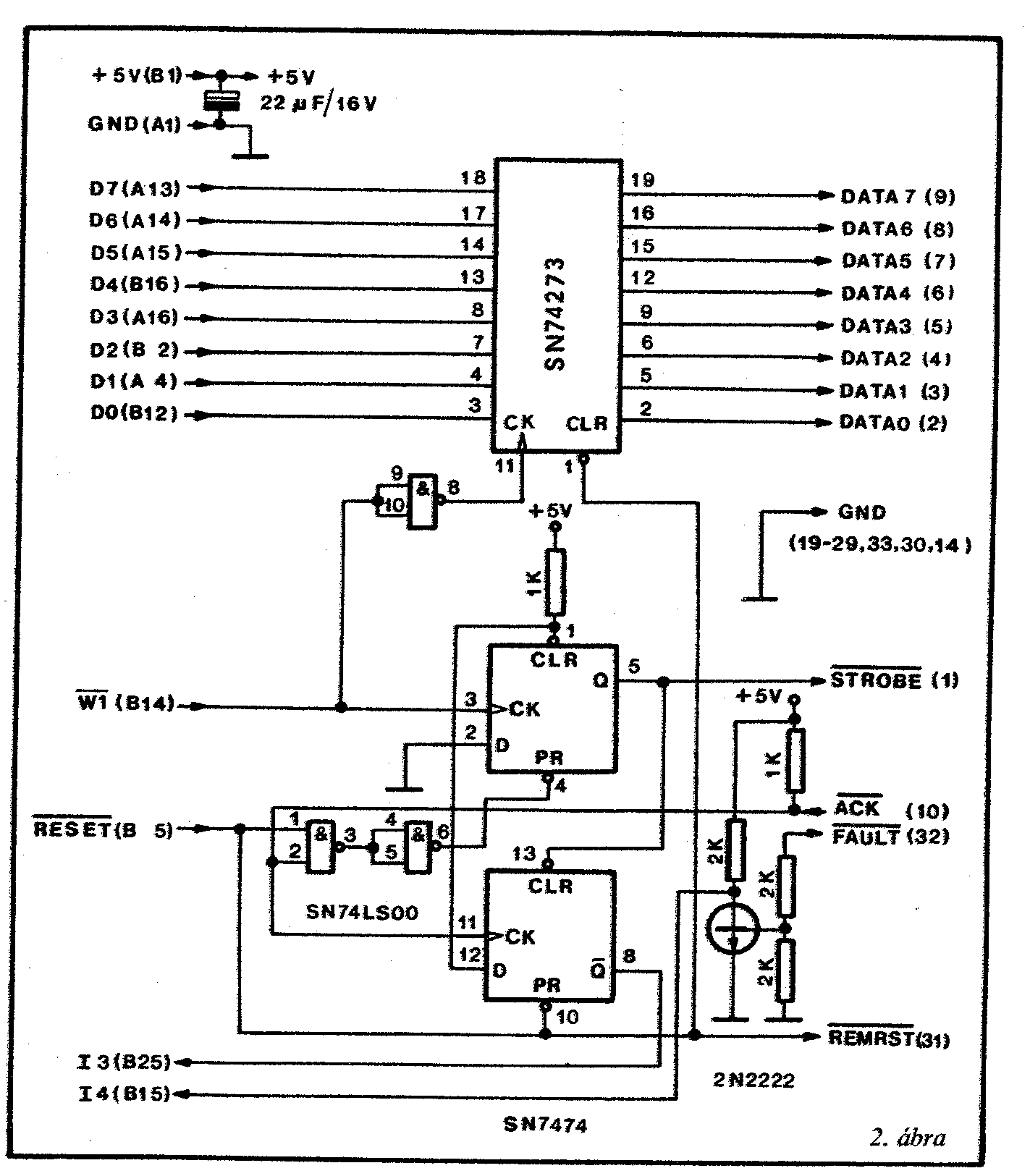

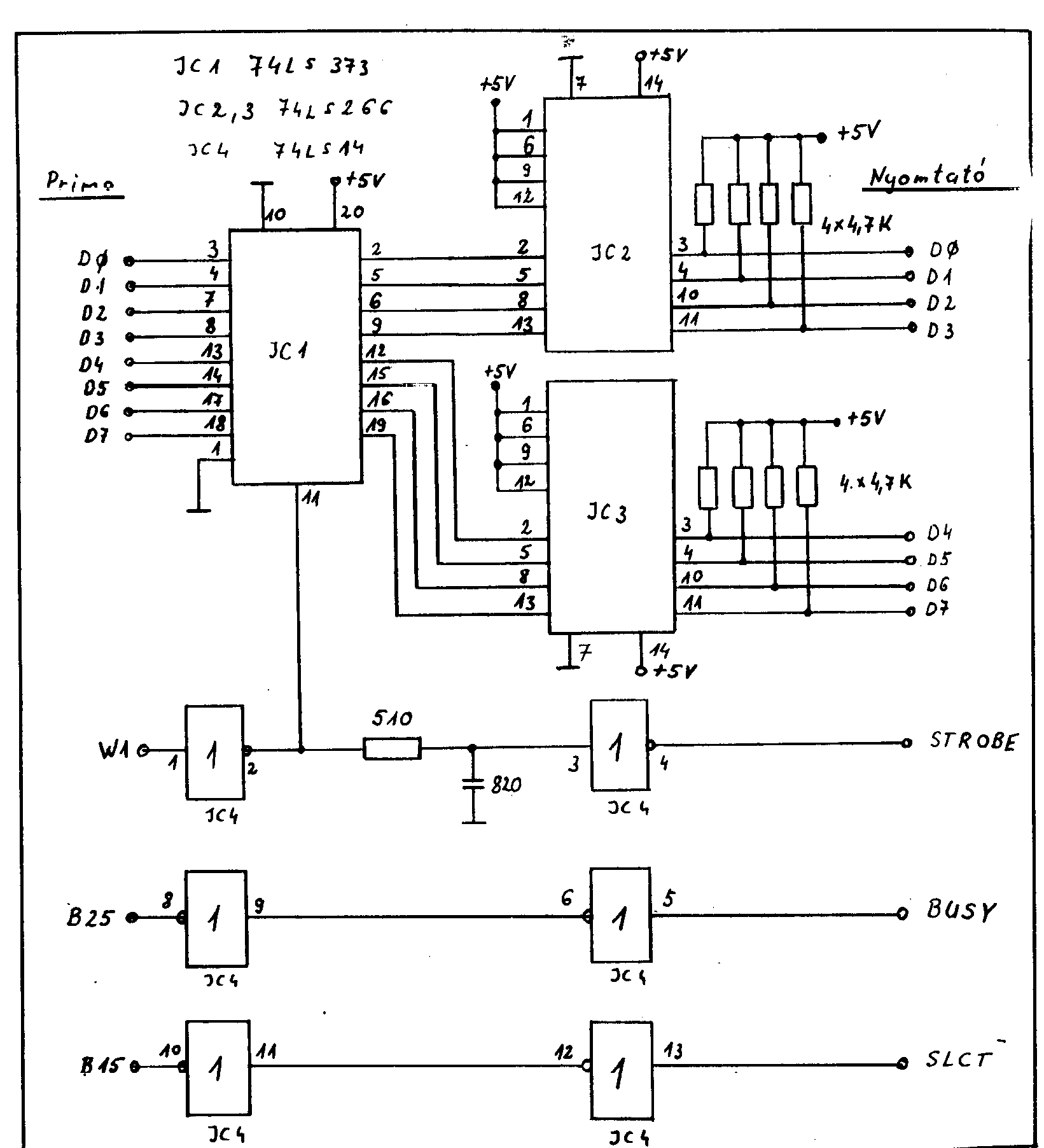

A kapcsolási rajz:

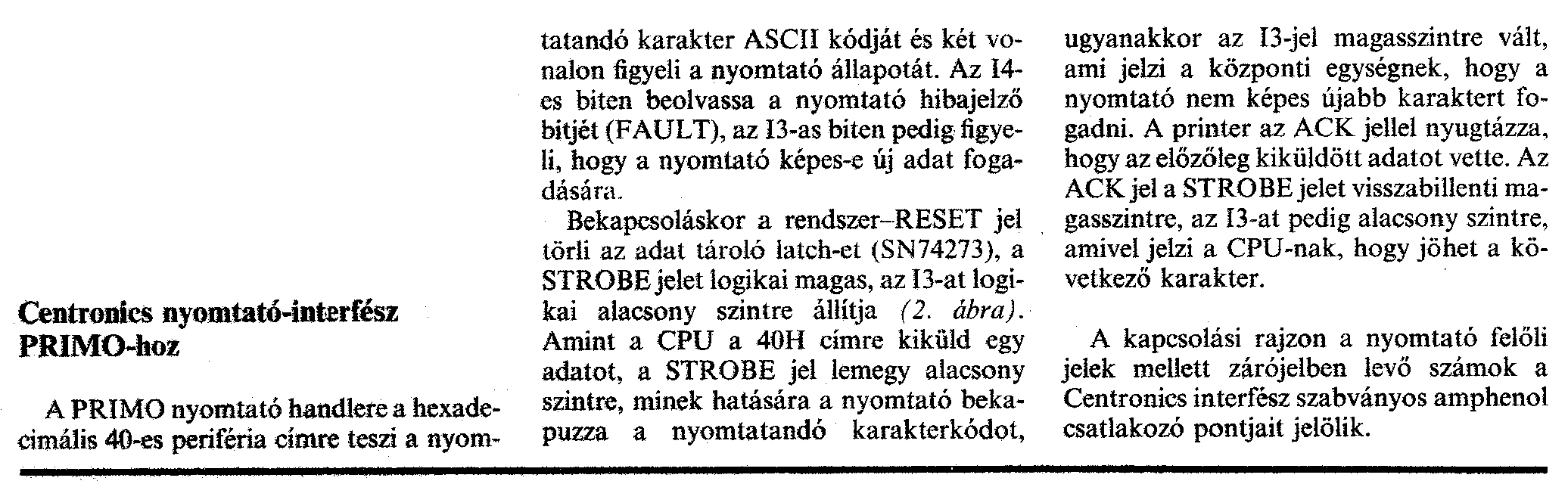

Részletes információ az adapterről oldasható még a következő cikkben is:

Grafikus nyomtatás K6311 mátrixnyomtatóval

Centronics adapter a Rádiótechnikából

Centronics interface a Rádiótechnika alapján

Egy másik adapter

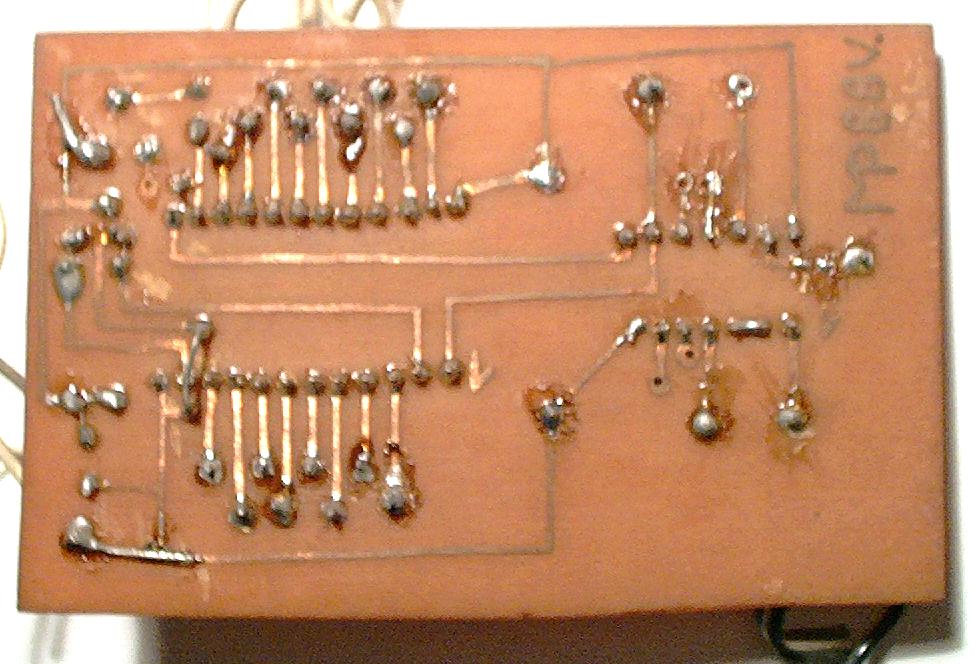

Gerendás Sándor által küldött kép egy házi készítésű nyomtató interfészről (rákattintva nagyítható):

(Murci, Miszlai Péter, Gerendás Sándor)
