Az A sorozatú Primo jellemzői (részletesen lásd az Áttekintés oldalon):

Az EPROM-ok tartalma

Az egyes RAM konfigurációkhoz külön EPROM (ROM) tartalmak tartoznak, mert a ROM tárolja a memória méretét is, és ennek megfelelően konfigurálja a munkaterületet.

Letöltés Típus
Primo A-32
Primo A-48
Primo A-64

NYÁK tervek

Riba Zoltán készített egy teljes nyomtatott áramköri tervet. Ez PCB formátumban tölthető le, amely a SMARTWORK programmal nyitható meg: teljesnyak.zip

Képek a PCB-ről:

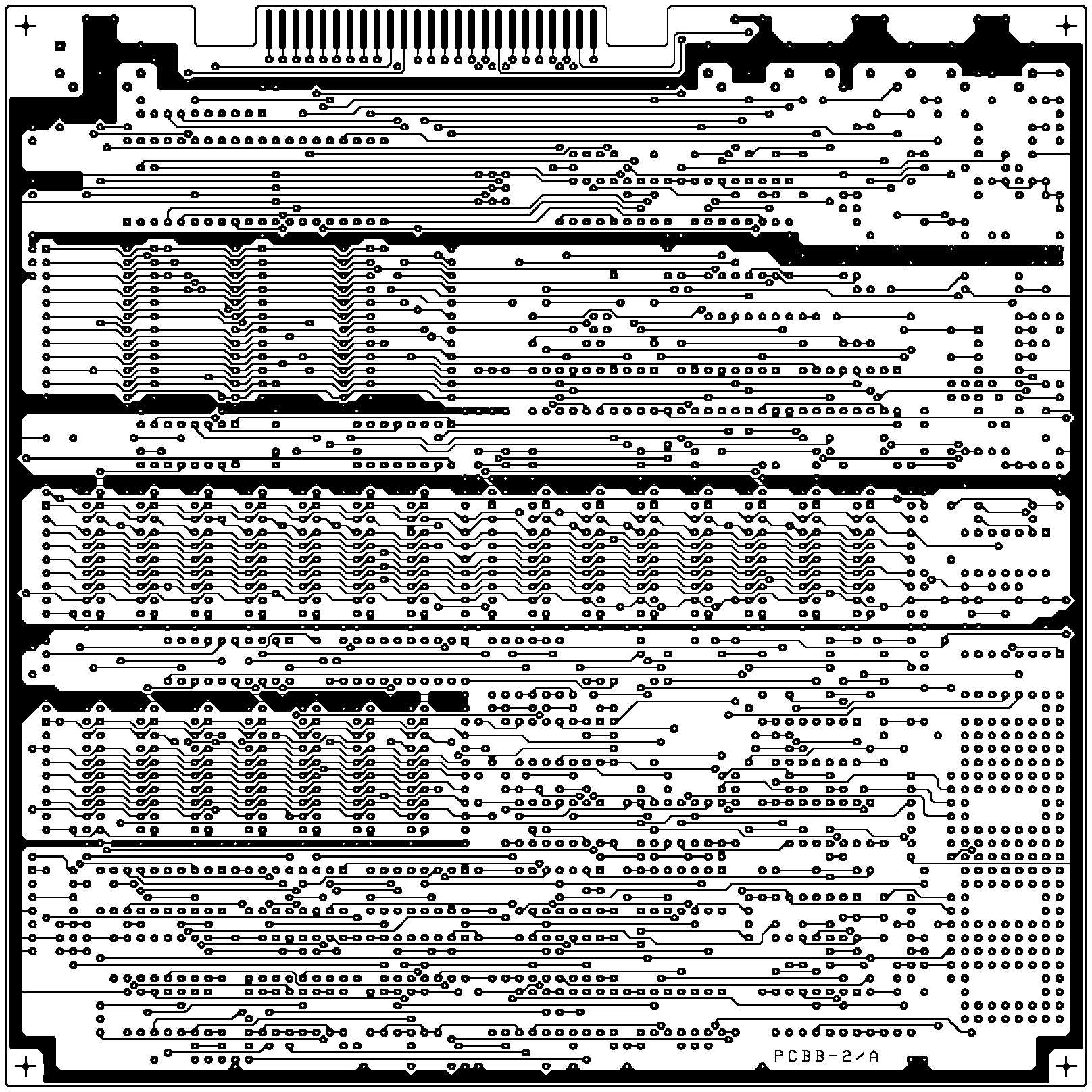

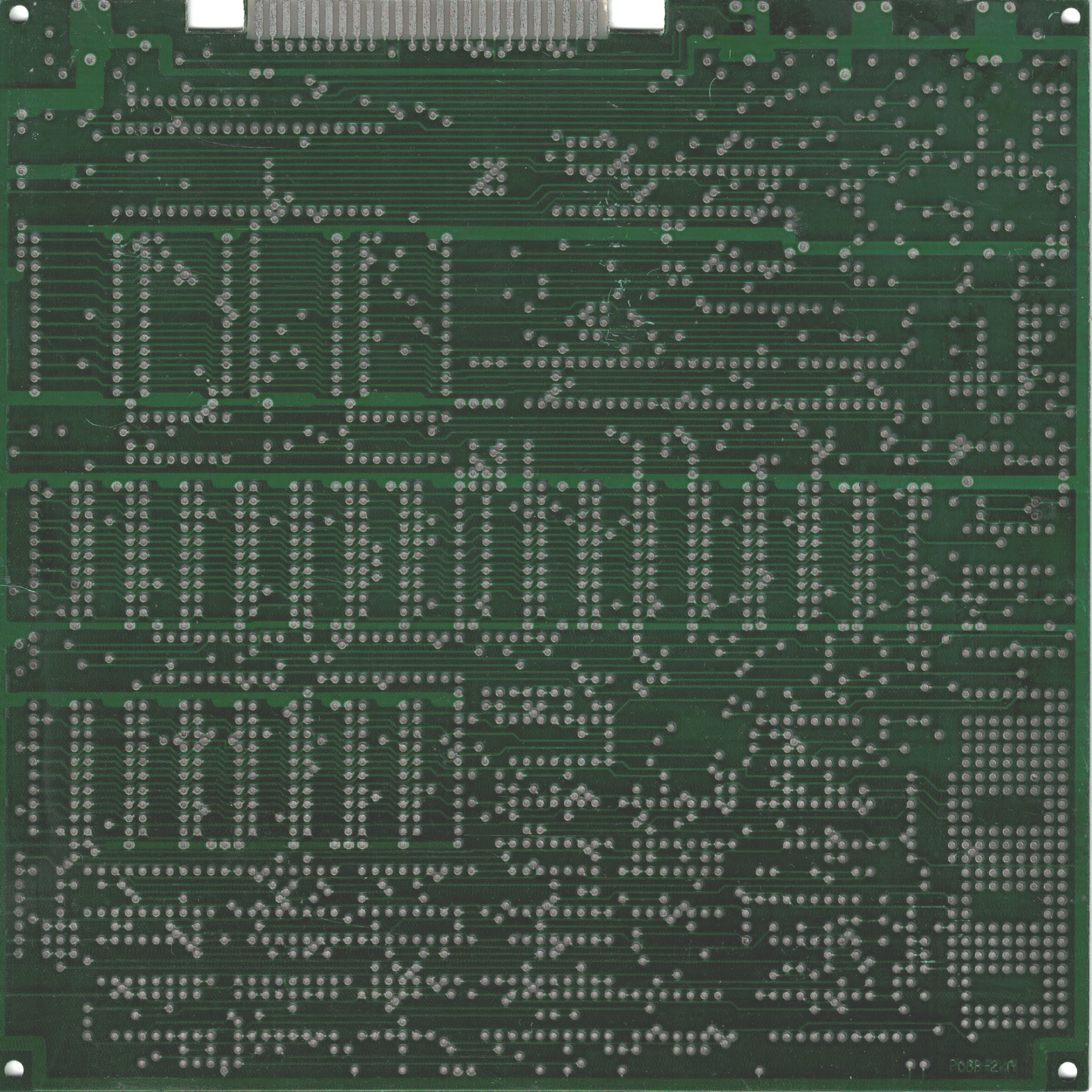

Alaplap nyák, alkatrész oldal

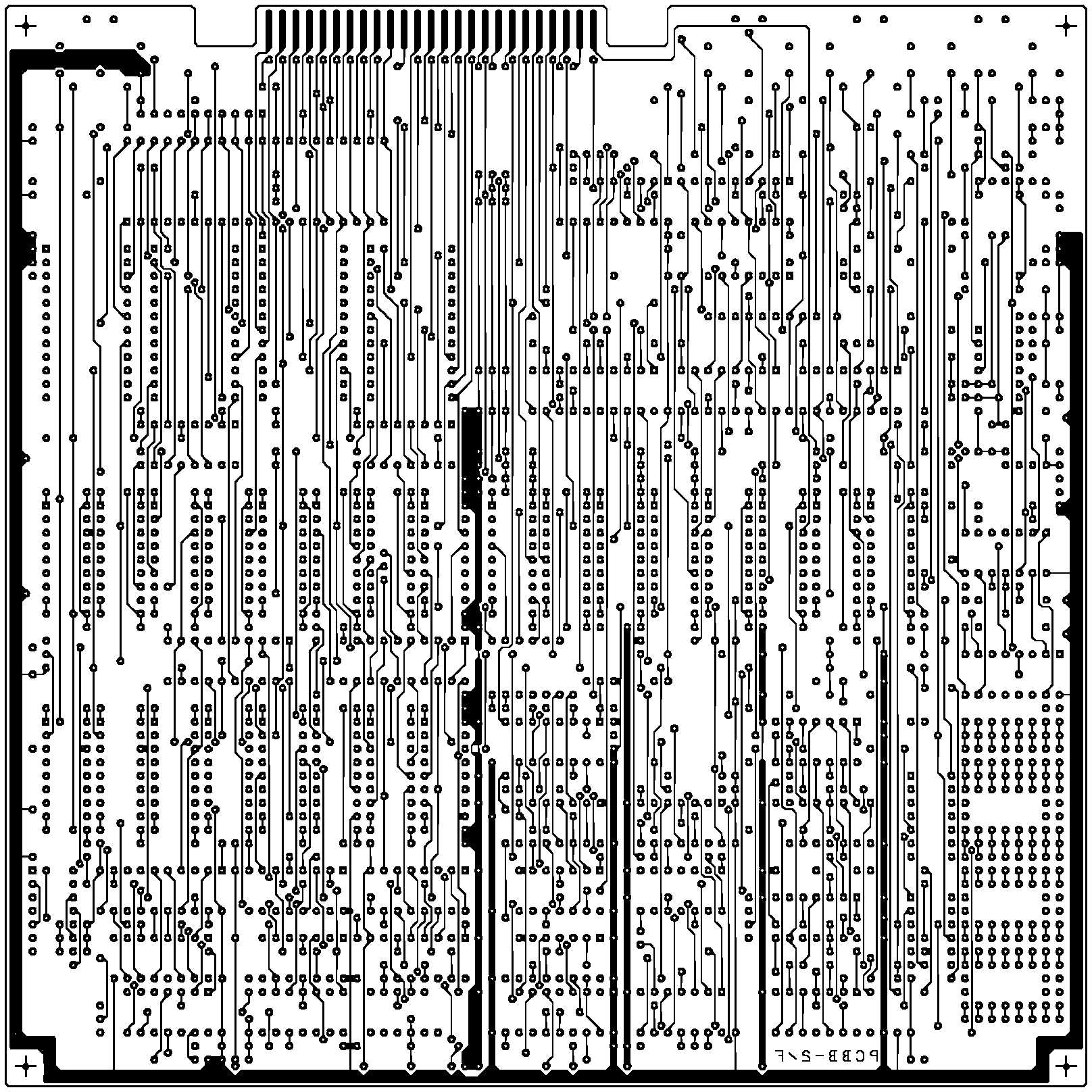

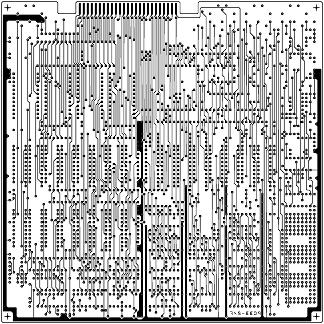

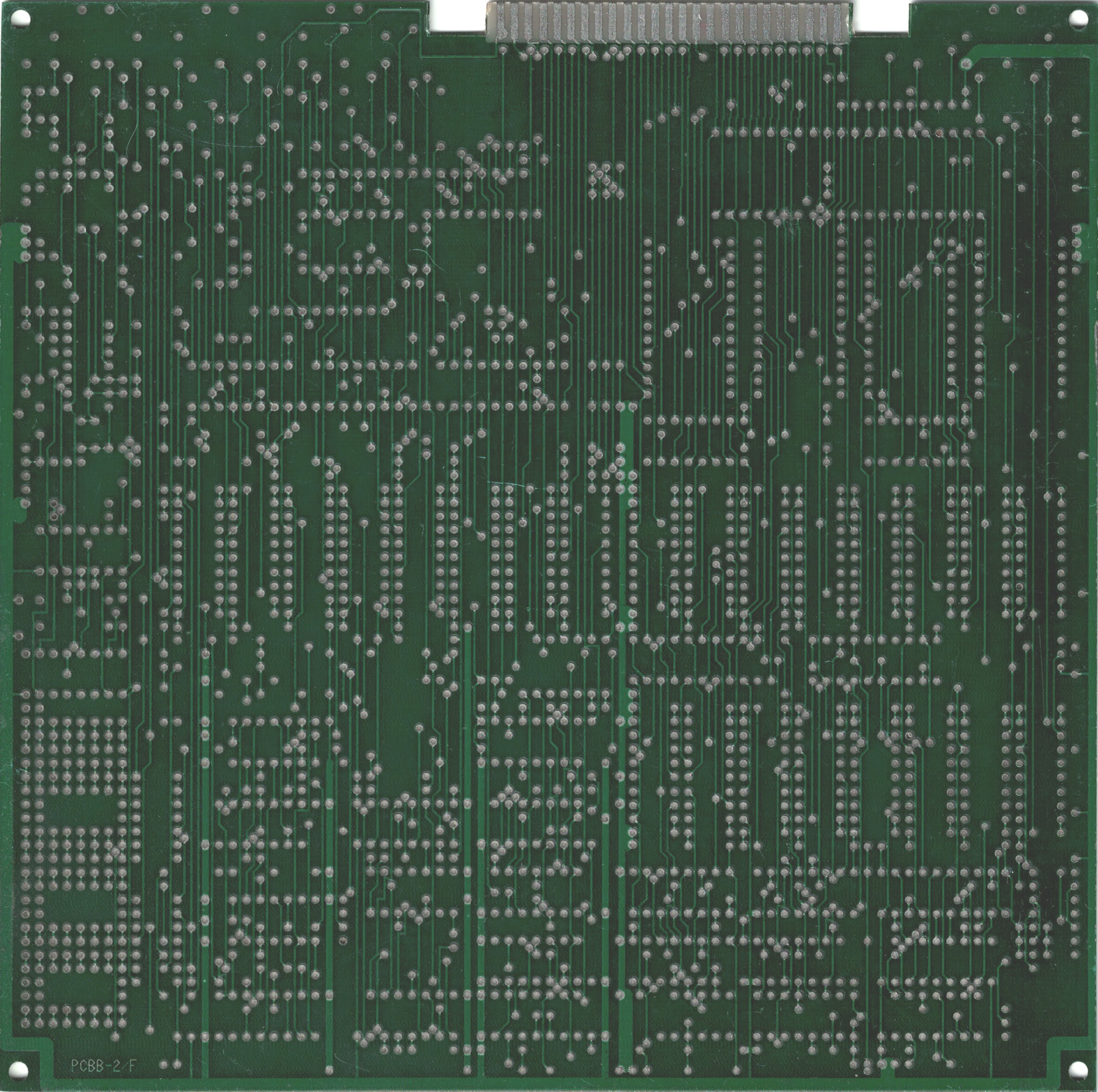

Alaplap nyák, forrasztási oldal

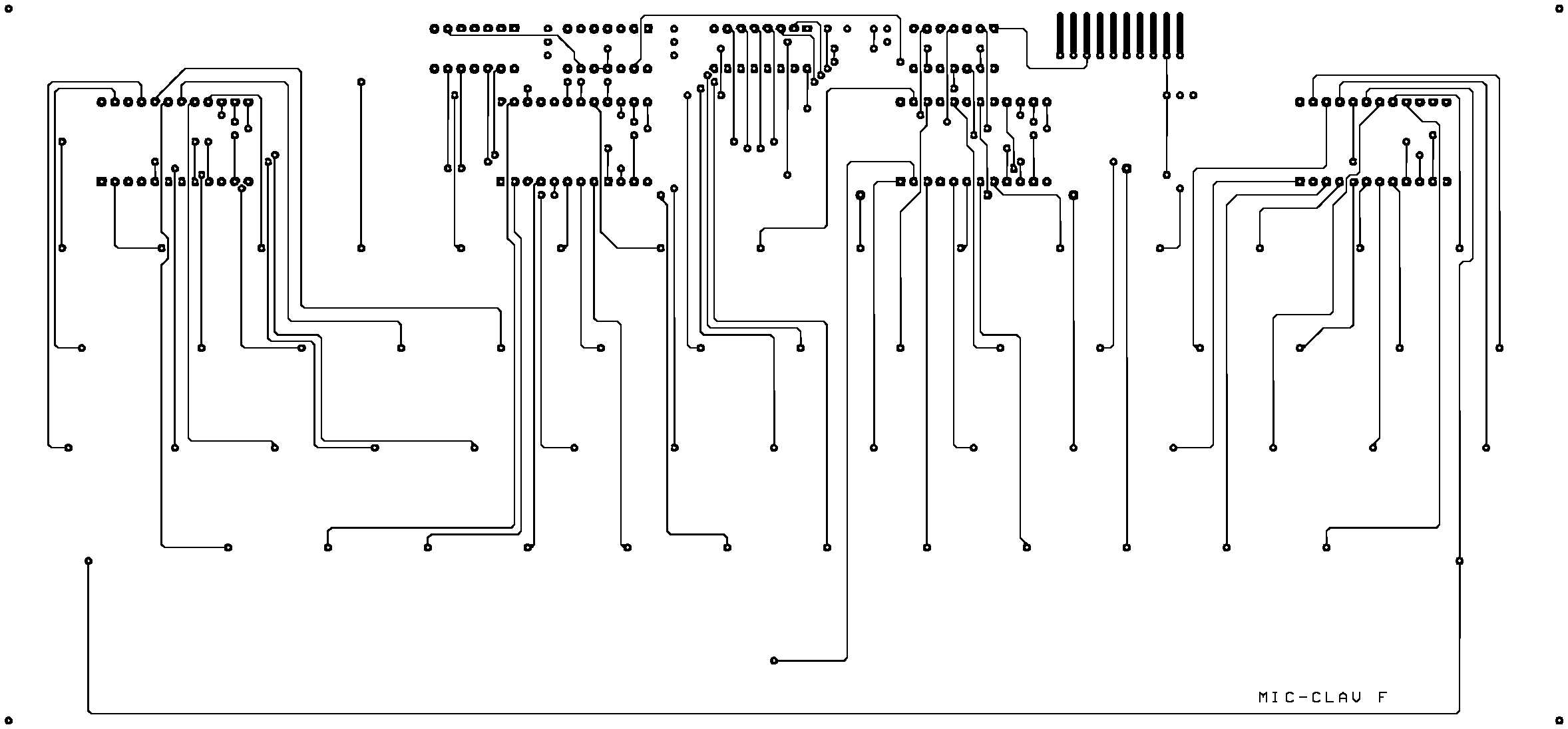

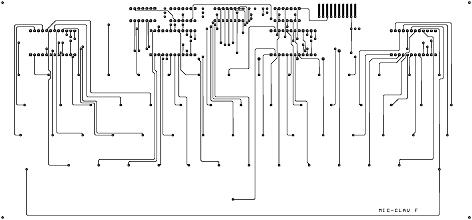

Billentyűzet, alkatrész oldal

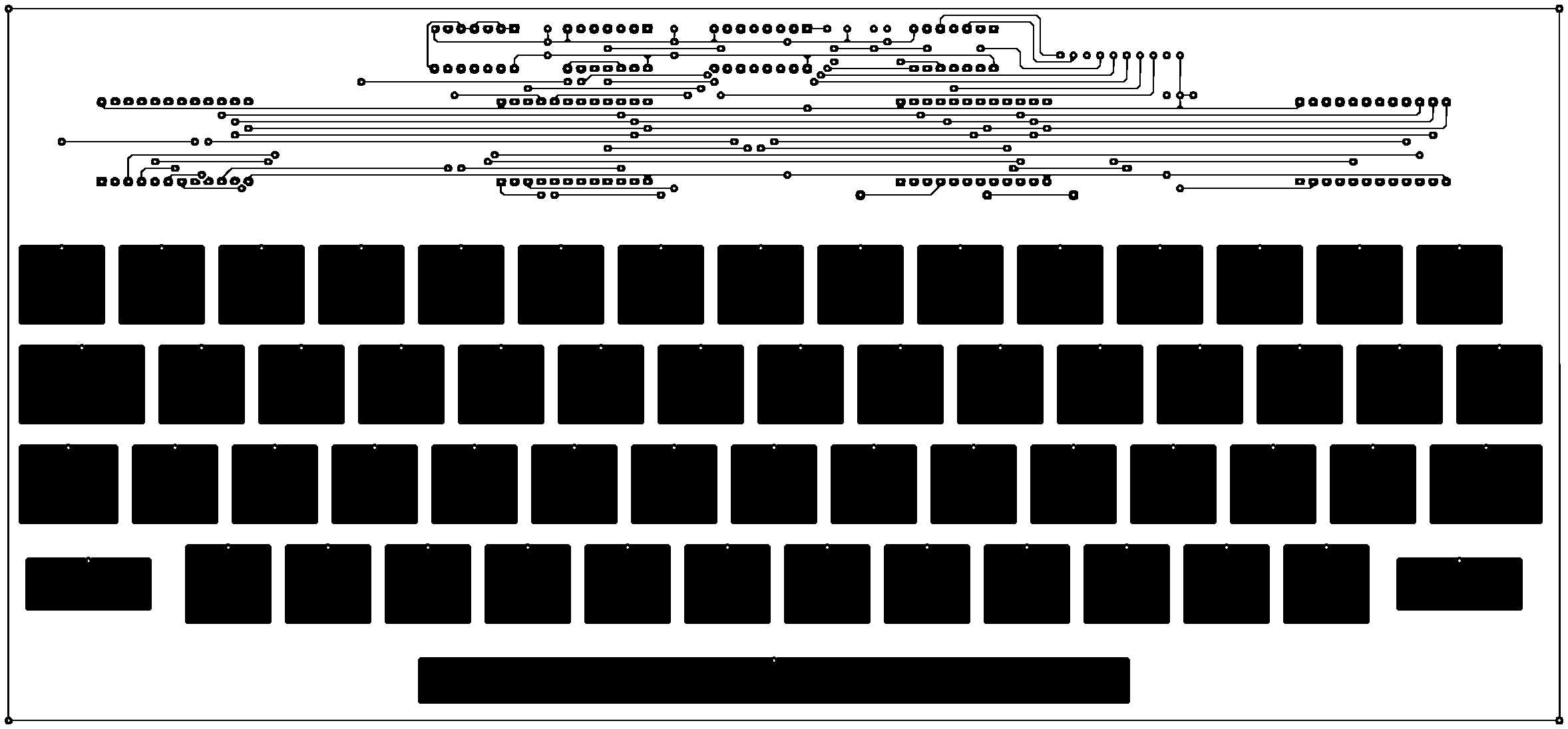

Billentyűzet, forrasztási oldal

Ez a nyák már teljesnek számít, a megvalósított paneleken készült gép élesztéséről külön oldal tudósít. A teljesség kedvéért a régi verzió is letölthető marad: a64_nyak.zip.

A billentyűzet

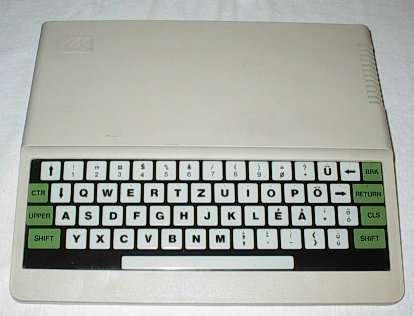

Néhány fotó a Primo A típus legérdekesebb (és legnagyobb visszhangot kiváltott) jellegzetességéről, a kapacitív billentyűzetről:

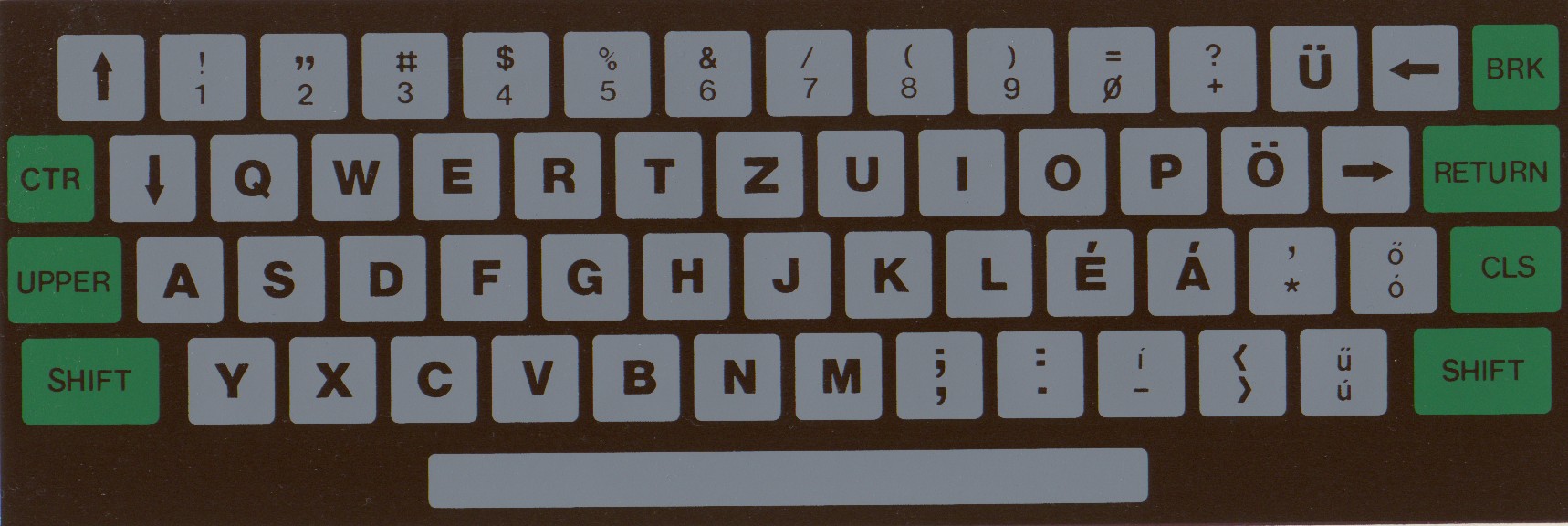

A billentyűzet NYÁK-ra ragasztandó matrica

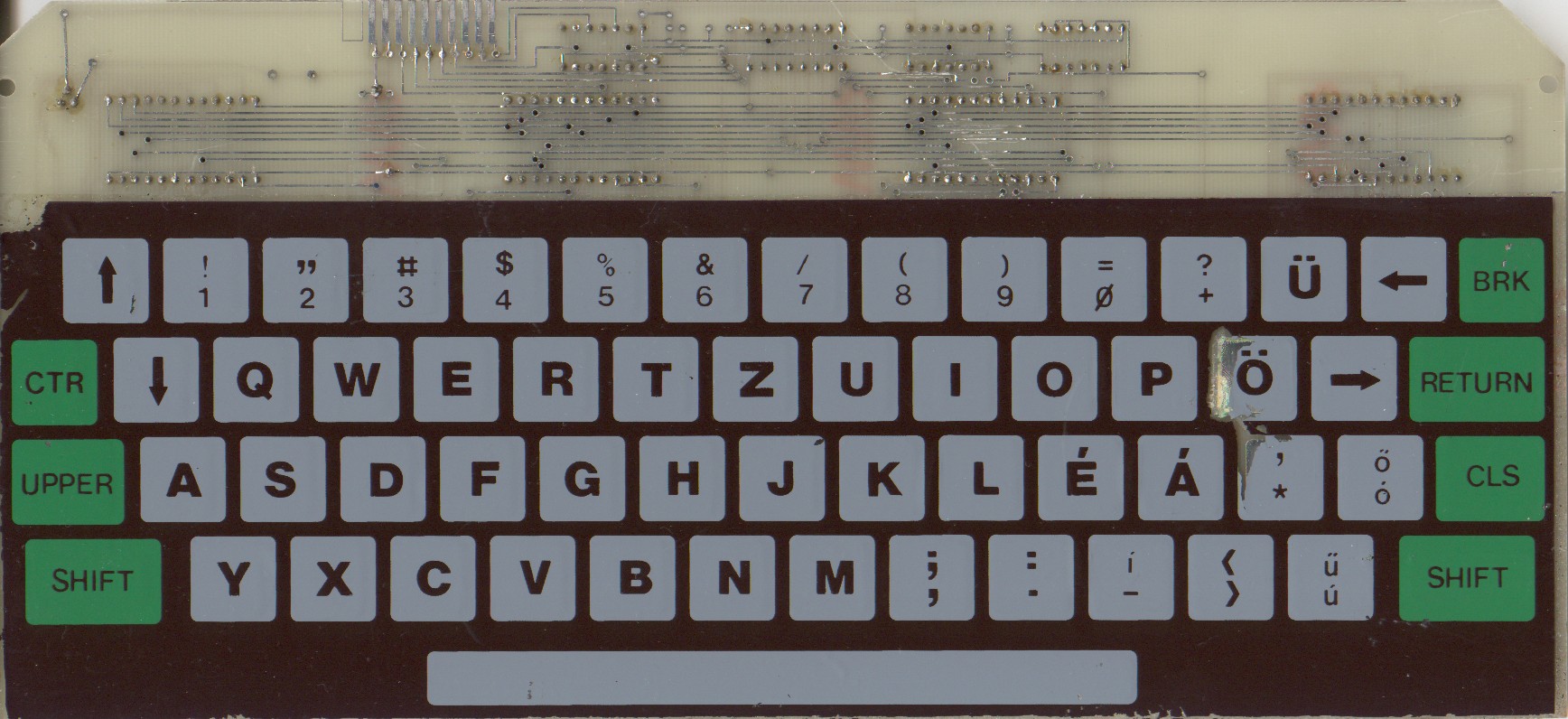

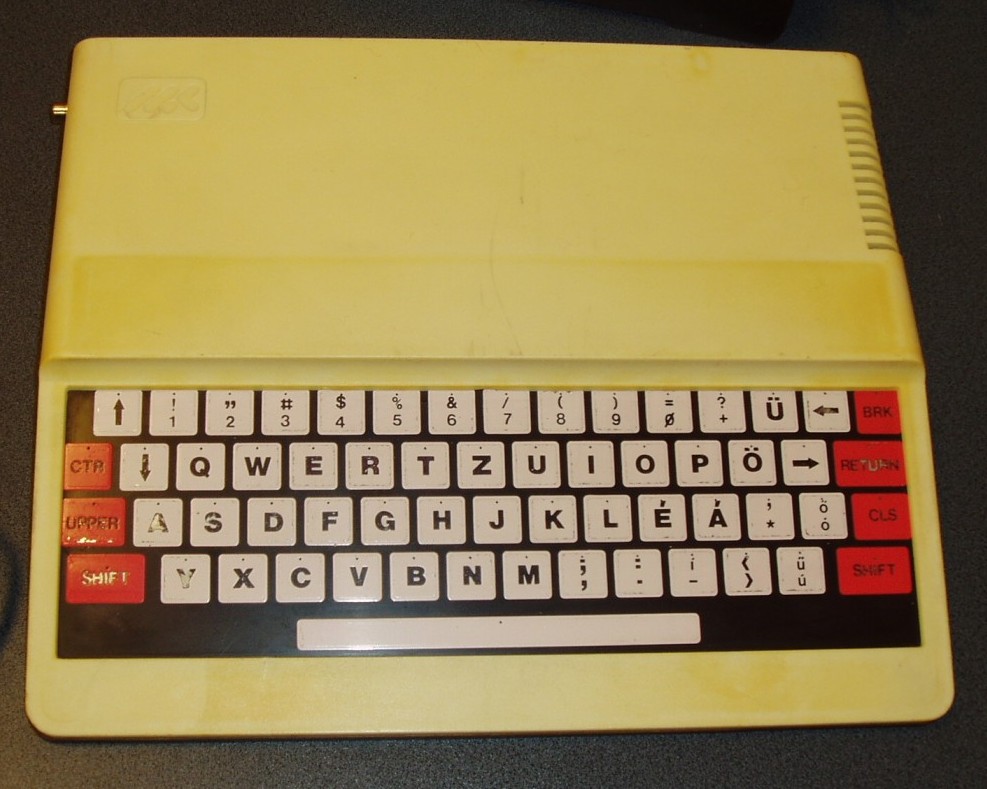

A kész billentyűzet elölről

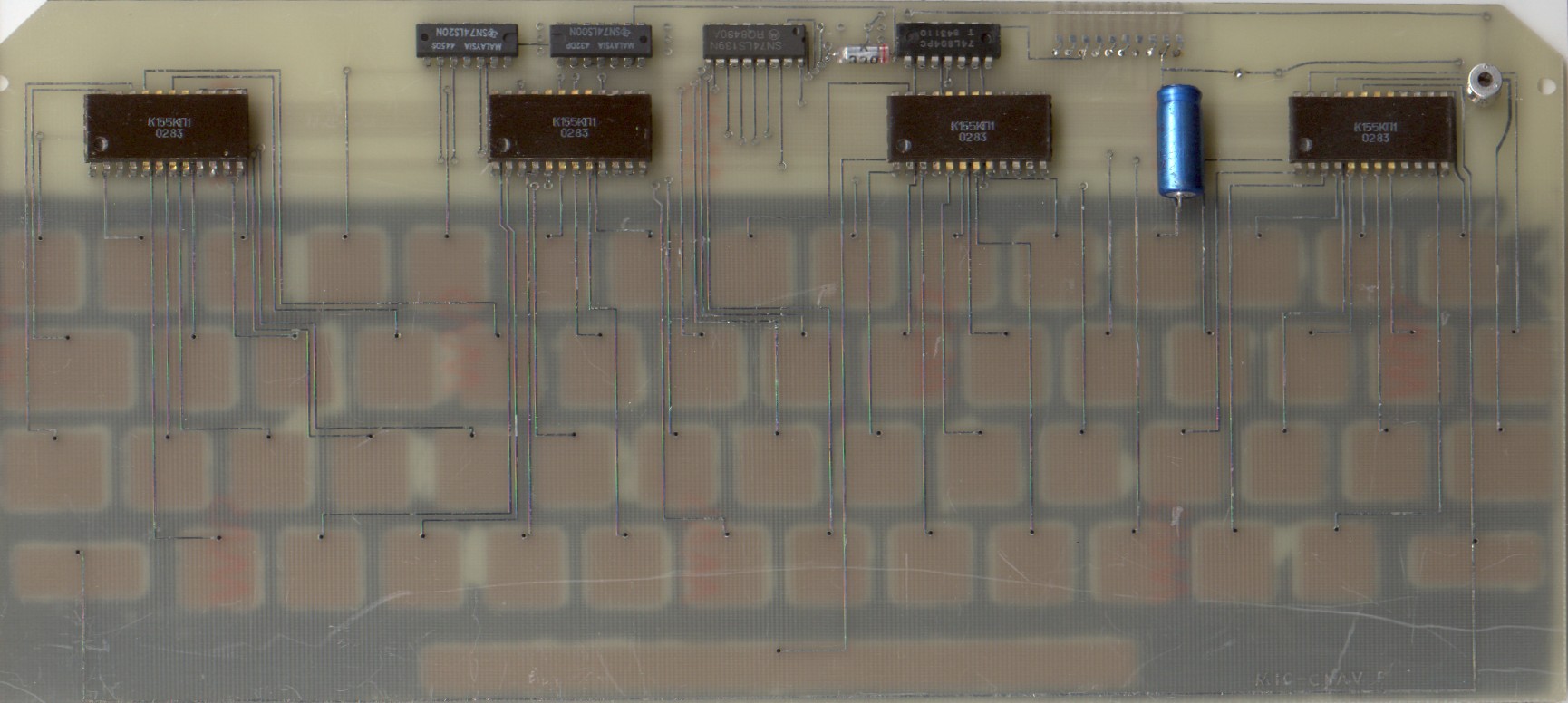

A kész billentyűzet hátulról

(Grósz Attila, Riba Zoltán, Szalai István, Majzik István, Varga Viktor)
