A Primo-hoz köthető joystick illesztőből többféle is készült, ezen az oldalon ezek találhatóak. Az adaptereket a B típusú (vagy a kiegészített A típusú) Primo 'A' portjára kell dugni. A csatlakozatható botkormányok szabványos digitális botkormányok, ugyanolyanok, mint amilyet C64-hez vagy Atari-hoz használnánk.

Ha egy joy-on szeretnénk használni az autotűz funkciót, akkor kössük be a joycsatlakozó 7-es lábát, vagyis az 5V-ot, mert arról van a tápellátása az autofire áramkörnek.

SZTAKI GYÁRTÁSÚ ADAPTER

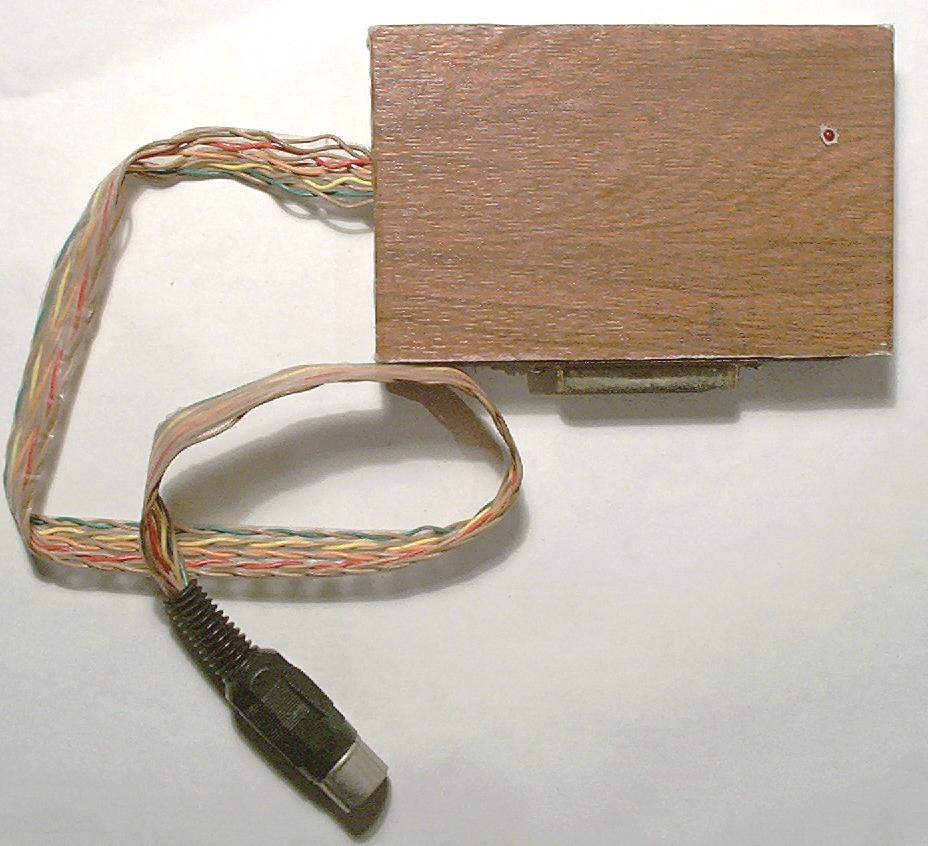

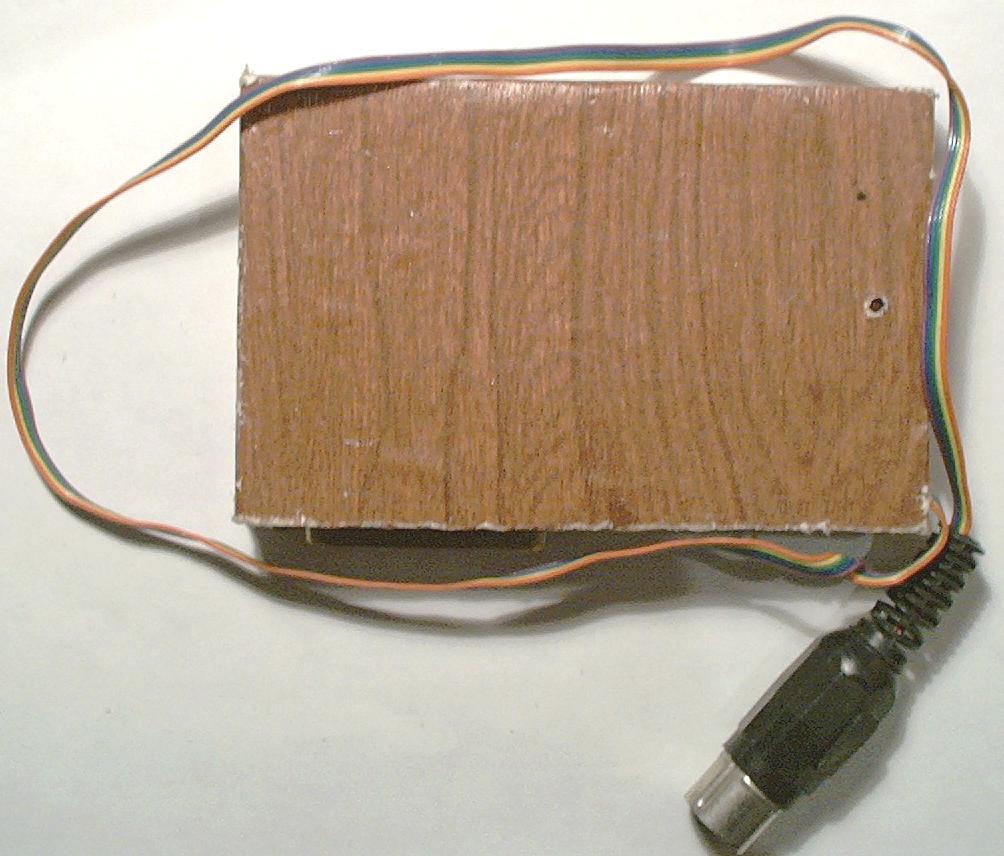

Először a 2006. június 14-én tartott Primo találkozón kiállított, SZTAKI gyártású, profin dobozolt kettős joystick illesztő és egy másik, ugyancsak kettős joystick illesztő fotói láthatók (a képek rákattintva kinagyíthatók):

Dobozolt kettős joystick interfész	A dobozolt kettős joystick interfész csatlakozója
Egy másik joystick interfész (JOYA-1-A)	A másik joystick interfész (JOYA-1-A) panelje



ADAPTER EGY JOYSTICK ILLESZTÉSÉHEZ

Miszlai Péter joystick adaptere egy joystick kezelésére:

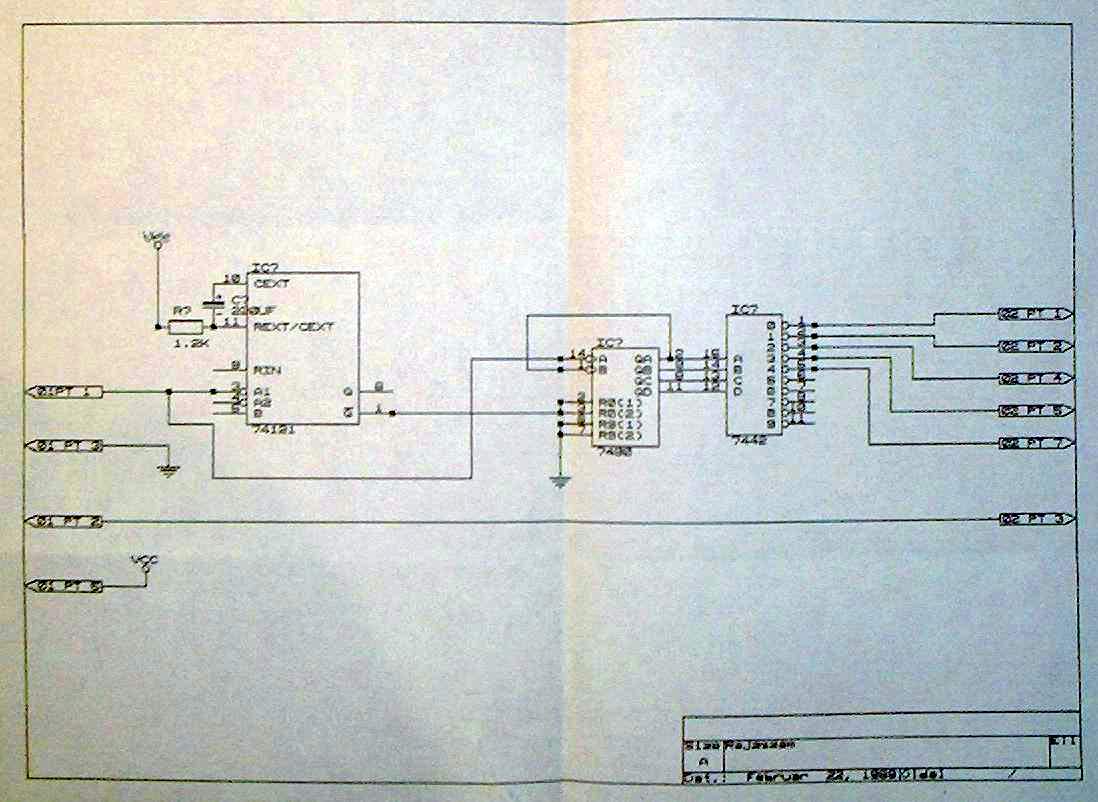

Terv
(letöltés Orcad tervként)

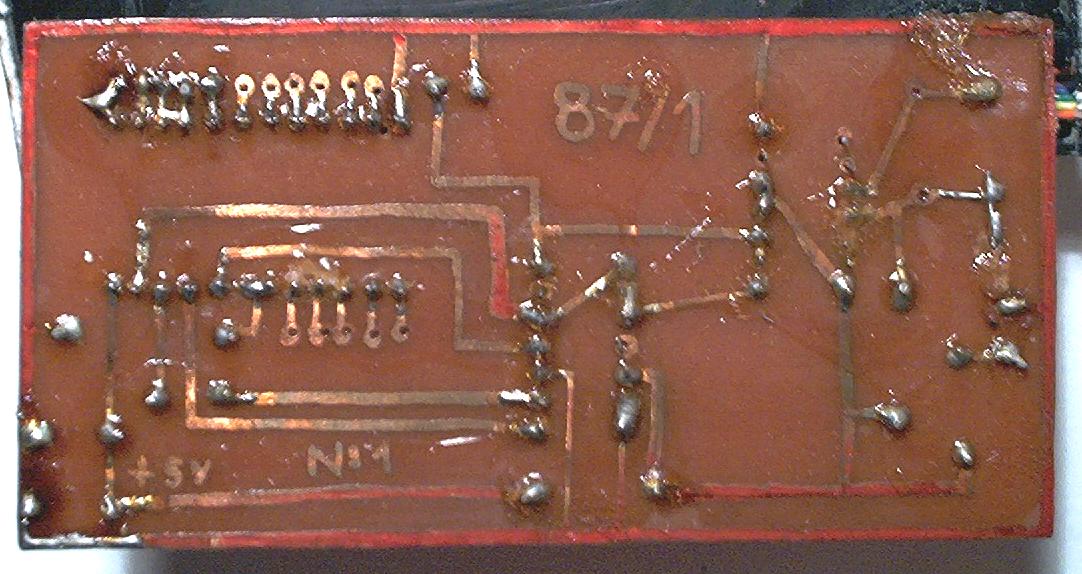

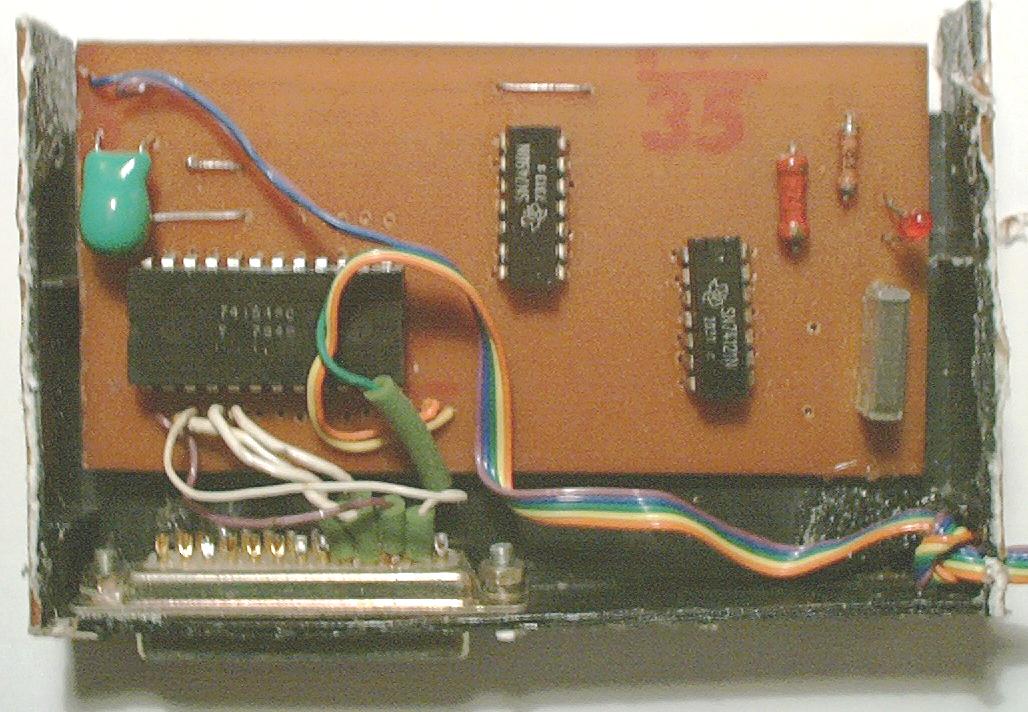

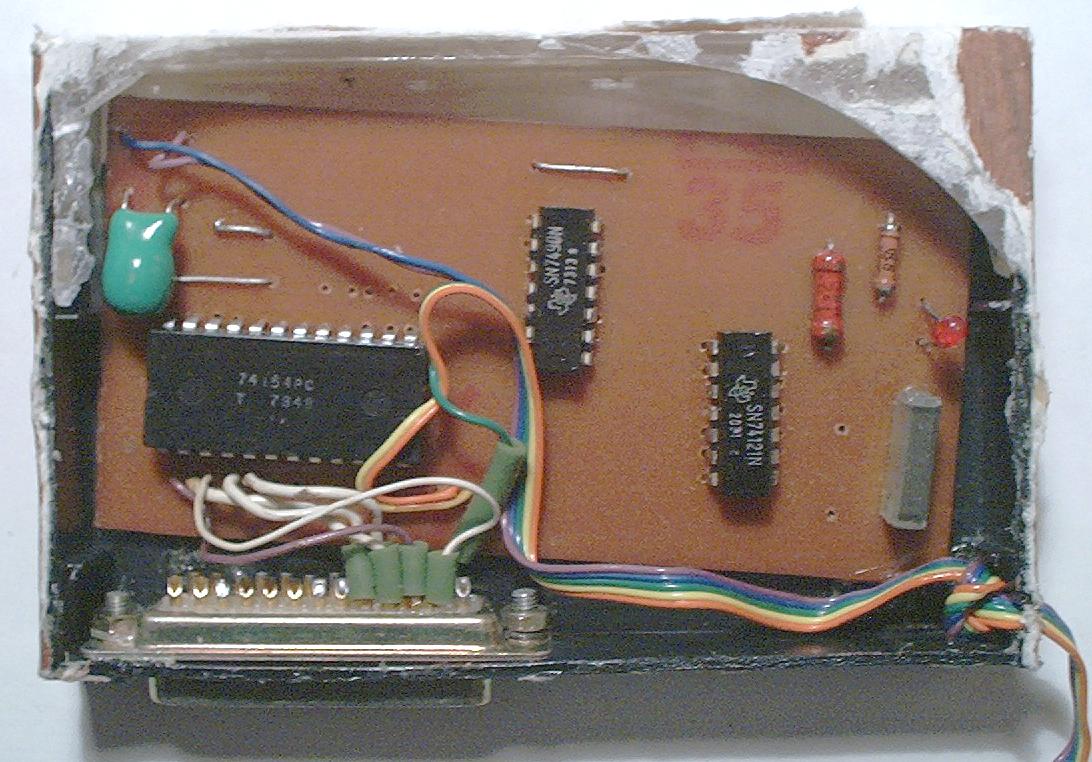

Miszlai Péter írta: A képen látható joy interfész a B típus csatlakozójára dugható, és ha minden igaz, azok a játékok, amik gyári botkormányt kezelnek, mind mennek vele. Normál C-64-hez való mikrokapcsolós botkormányt kellett használni hozzá. A következő képek az első verzióról készültek, amelyben a 7442-es BCD- (4-ből 10) decimális demultiplexer helyett, a 74154-es (4-ből 16), full dekódert használtam. Egyébként valamelyik újságban is így jelent meg, de mivel csak az első 5 demux. vezetékre van szükség, így a 7442 is megfelelt később (ez volt elfekvőben, míg a 74154-es IC-t meg kellett volna venni, pénzért). A kész kapcsolás képein, a DB25 csatlakozó senkit ne tévesszen meg, csak pótmegoldás, DB9 kell oda.

KAPCSOLÁSI RAJZOK MAGAZINOKBÓL

Egy joystick adapter kapcsolási rajza a Mikro Magazinból:

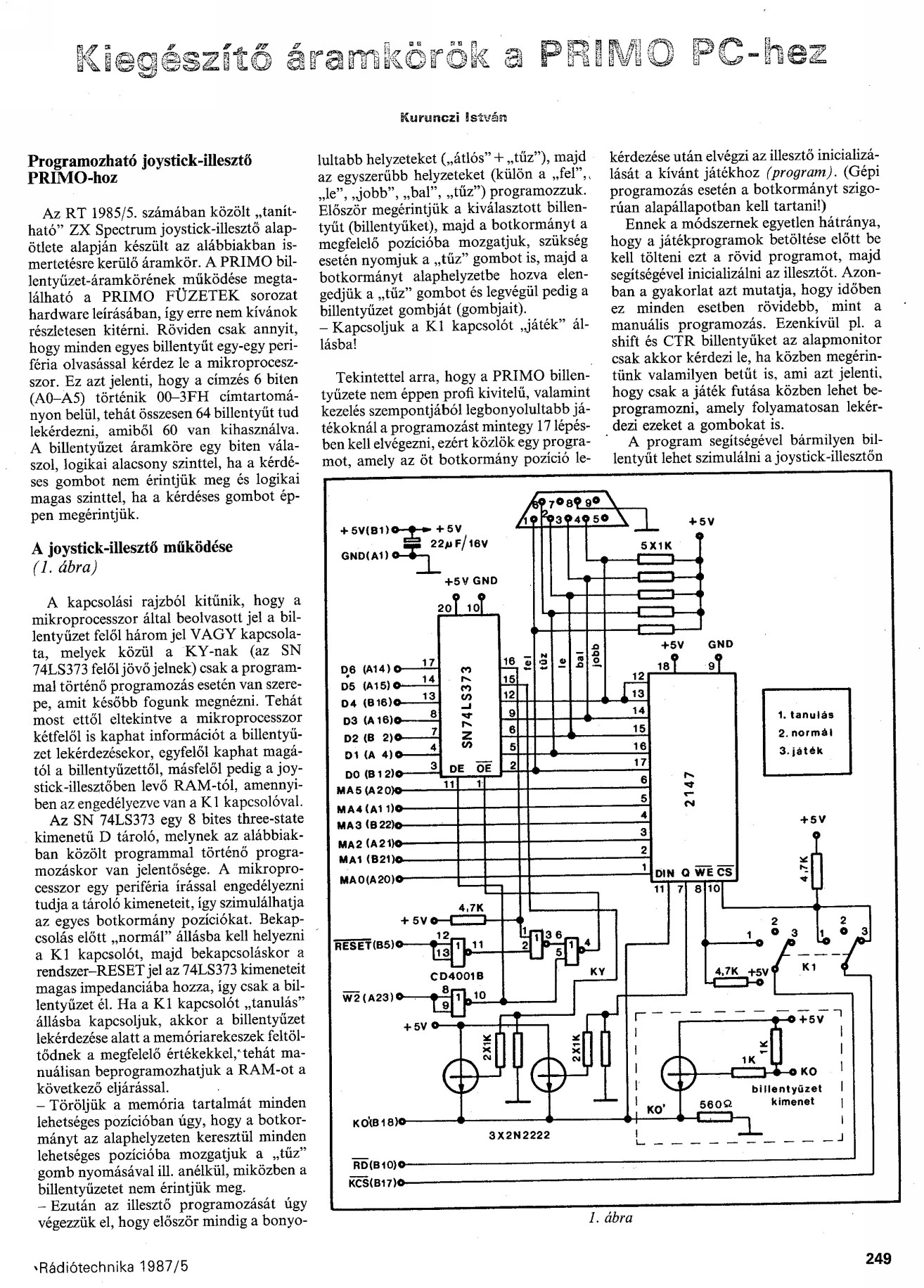

Egy programozható joystick adapter megoldás a Rádiótechnikából:

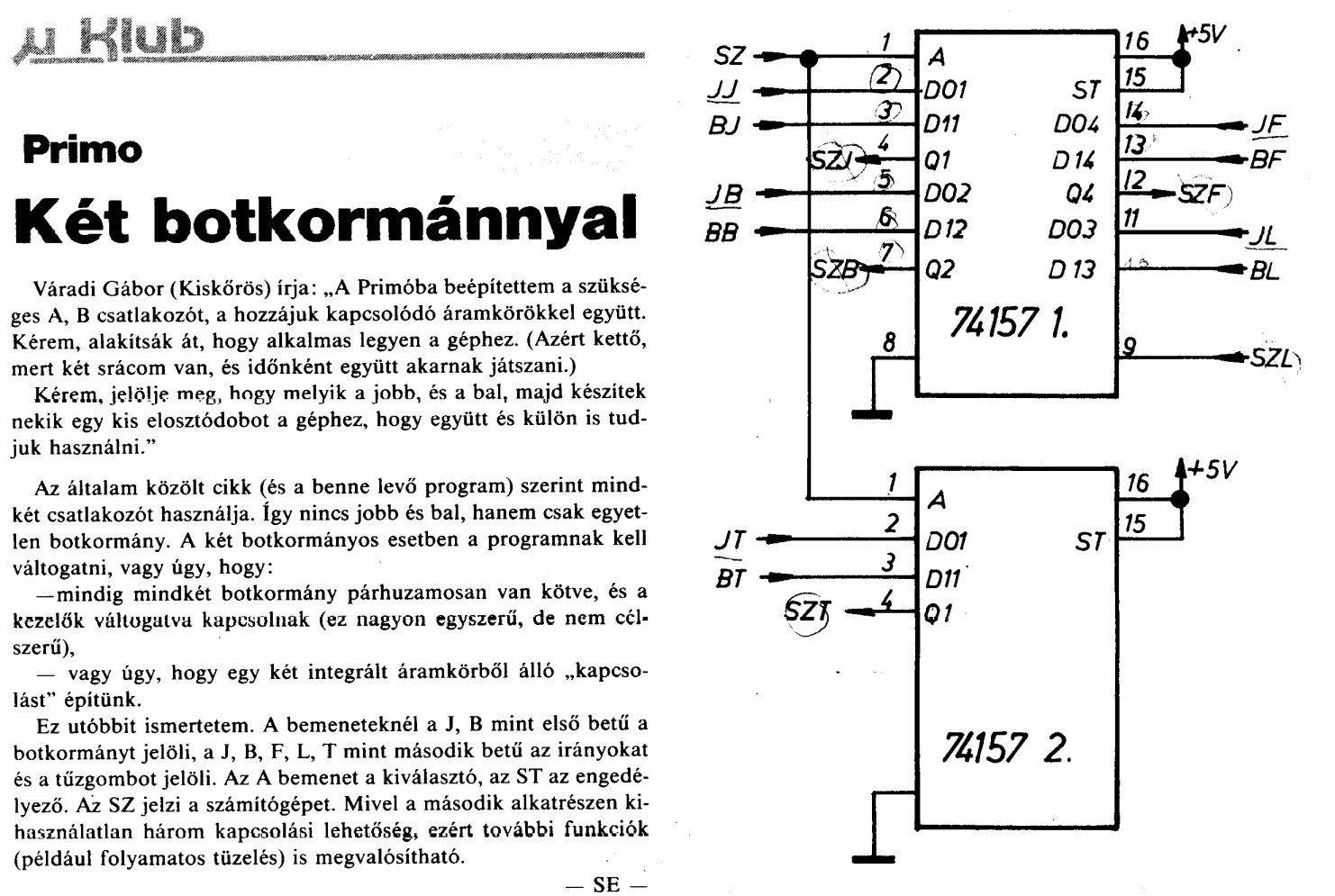

ADAPTER KÉT JOY RÉSZÉRE

Ez az adapter két joystick illesztéséhez használható. Bár a kép nem túl jó minőségű, de azért olvasható.

(Miszlai Péter, Szalai István, Murci, Varga Viktor)
