• Az eredeti, SZTAKI által fejlesztett Primo C bővítőkártya EPROM-jának tartalmát használni. Ez 32 szín kezelésére ad lehetőséget.
• A Sebestyén Pál által módosított EPROM tartalmat használni, ami 64 szín kezelését teszi lehetővé.

Az eredeti SZTAKI EPROM és visszafejtése, valamint a 64 színű üzemmódot lehetővé tevő EPROM forrása és a beégetendő object fájlok is megtalálhatók az alábbiakban (ld. software.zip, a kártya eredeti és bővített programkódjának forrásai).

Sebestyén Pál az élesztéshez a következő csomagot küldte:

ZIP letölthető	Az összes dokumentáció és kép egyben!
TXT megnézhető	A fájlok listája

A csomagban található (tömörített) tervek és dokumentumok:

ZIP letölthető	Kapcsolási rajz forrásfájl Eagle 4.15-re
ZIP letölthető	NYÁK terv forrásfájl FreePCB-hez
ZIP letölthető	Gyártási fájlok Gerber és Excellon formátumban
PDF letölthető	Az összeszerelési információk nyomtatható formátumban
ZIP letölthető	A kártya eredeti és bővített programkódjának forrásai (Color1 az eredeti SZTAKI EPROM könyvtára, Color1plus pedig a 64 színű bővítésé).
ZIP letölthető	A színes adaptert kezelő eredeti Primo C alaplapi és bővítőkártya EPROM-jainak tartalma

A csomagban található képek (rákattintva nagyíthatók):

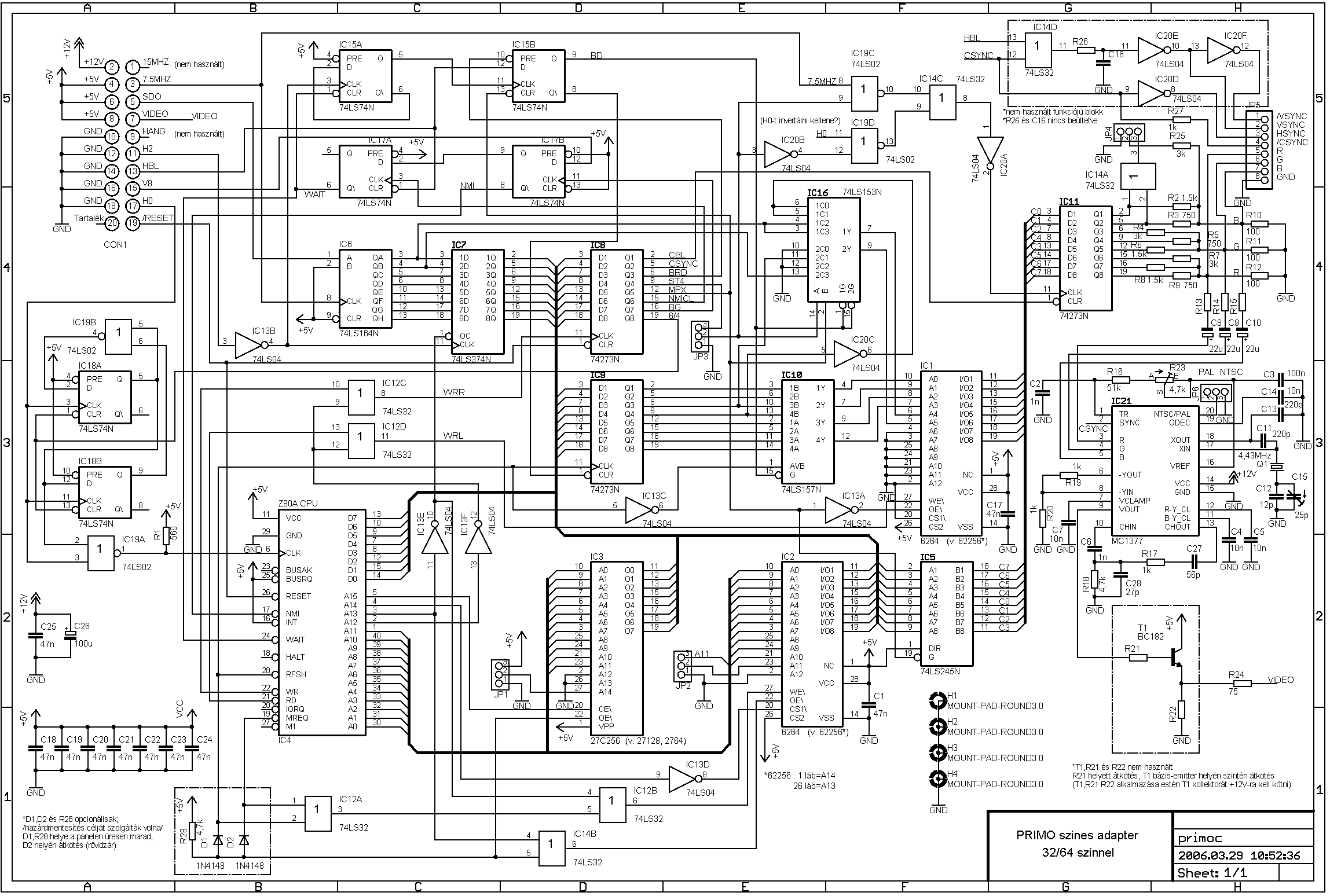

Primo C kiegészítő panel kapcsolási rajz (PNG)	Működést szemléltető kiegészítő infók (PNG), vö. az eredeti dokumentációval!

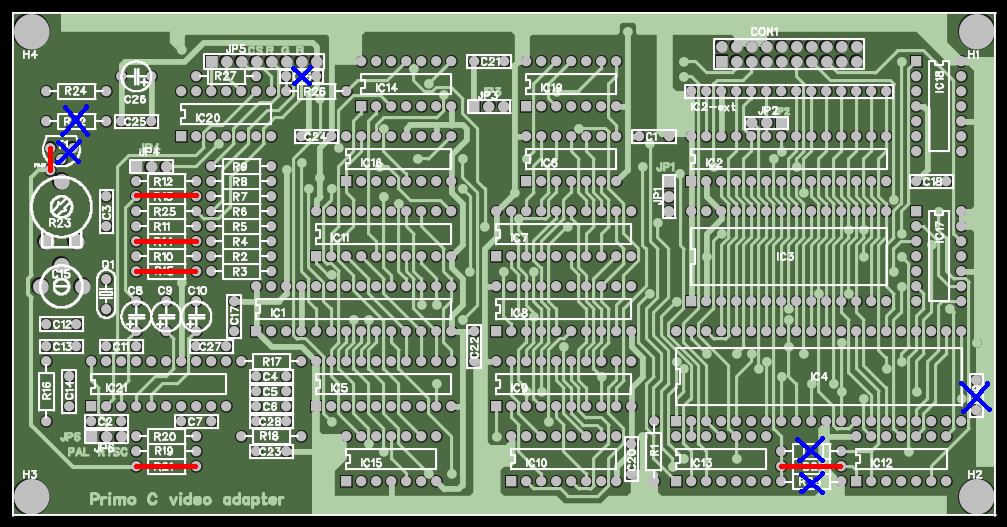

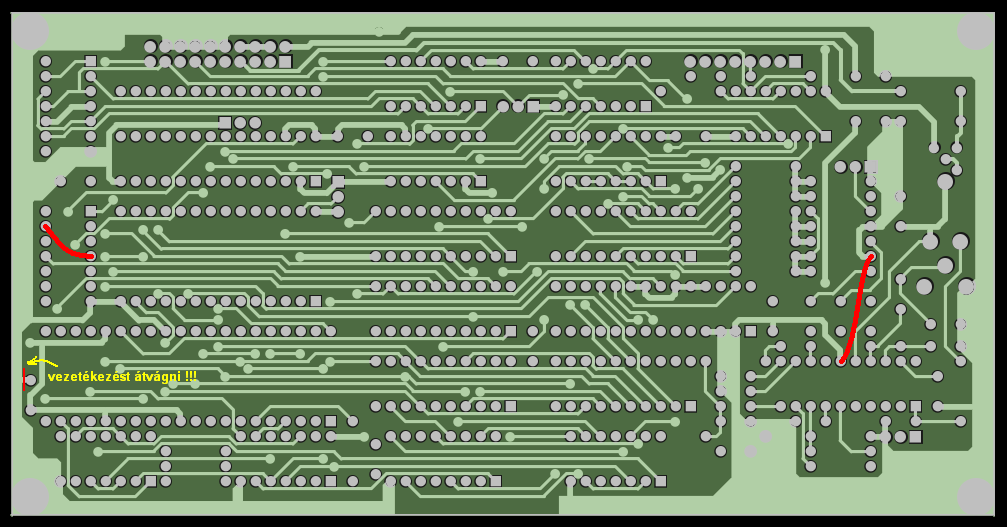

Forrasztási oldalon szükséges átkötések (PNG)	Alkatrész oldali átkötések (PNG)

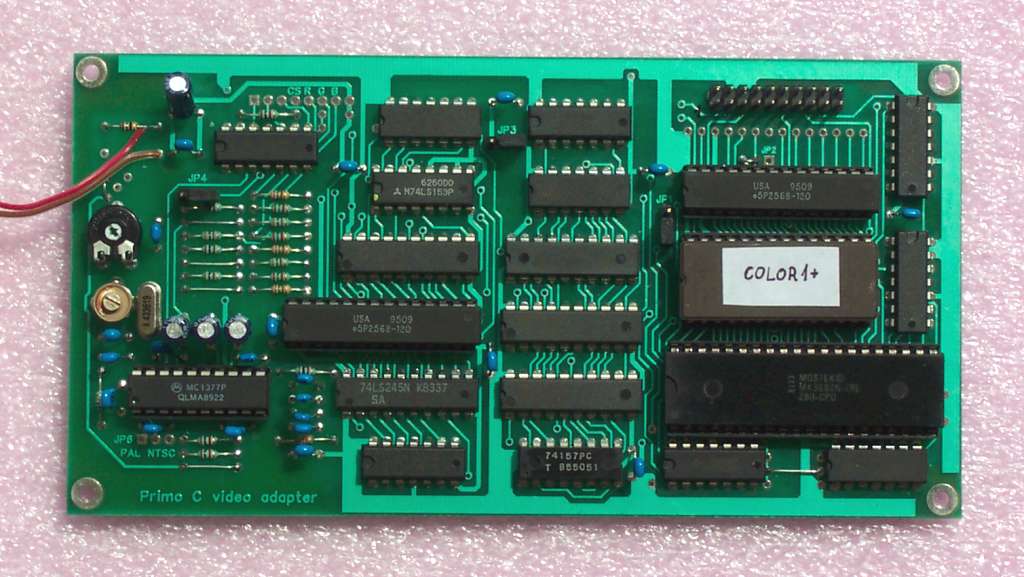

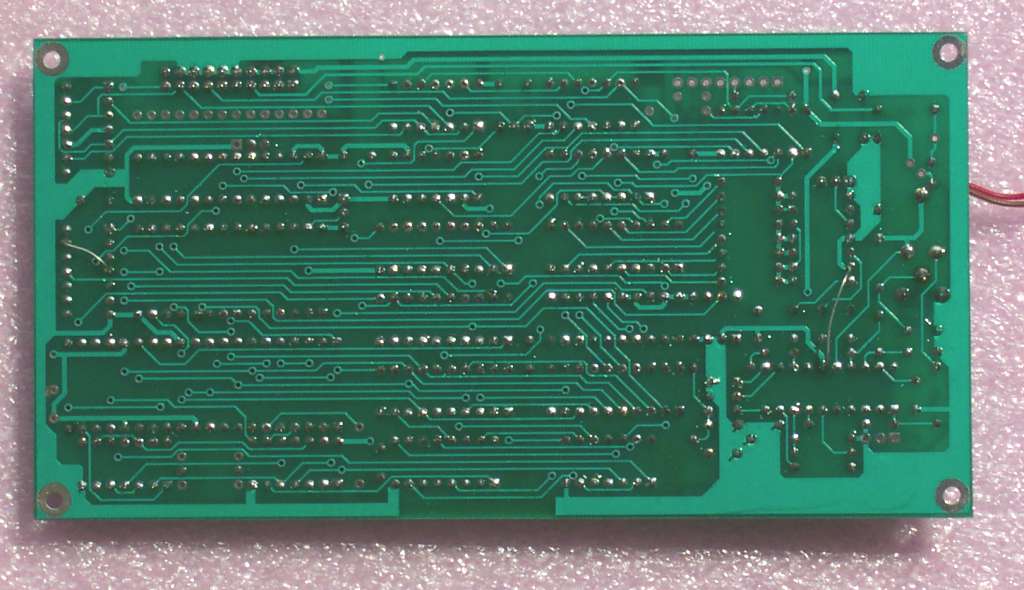

Így néz ki a kész panel az alkatrész oldal felől (JPG)	Így néz ki a kész panel a forrasztási oldalról (JPG)

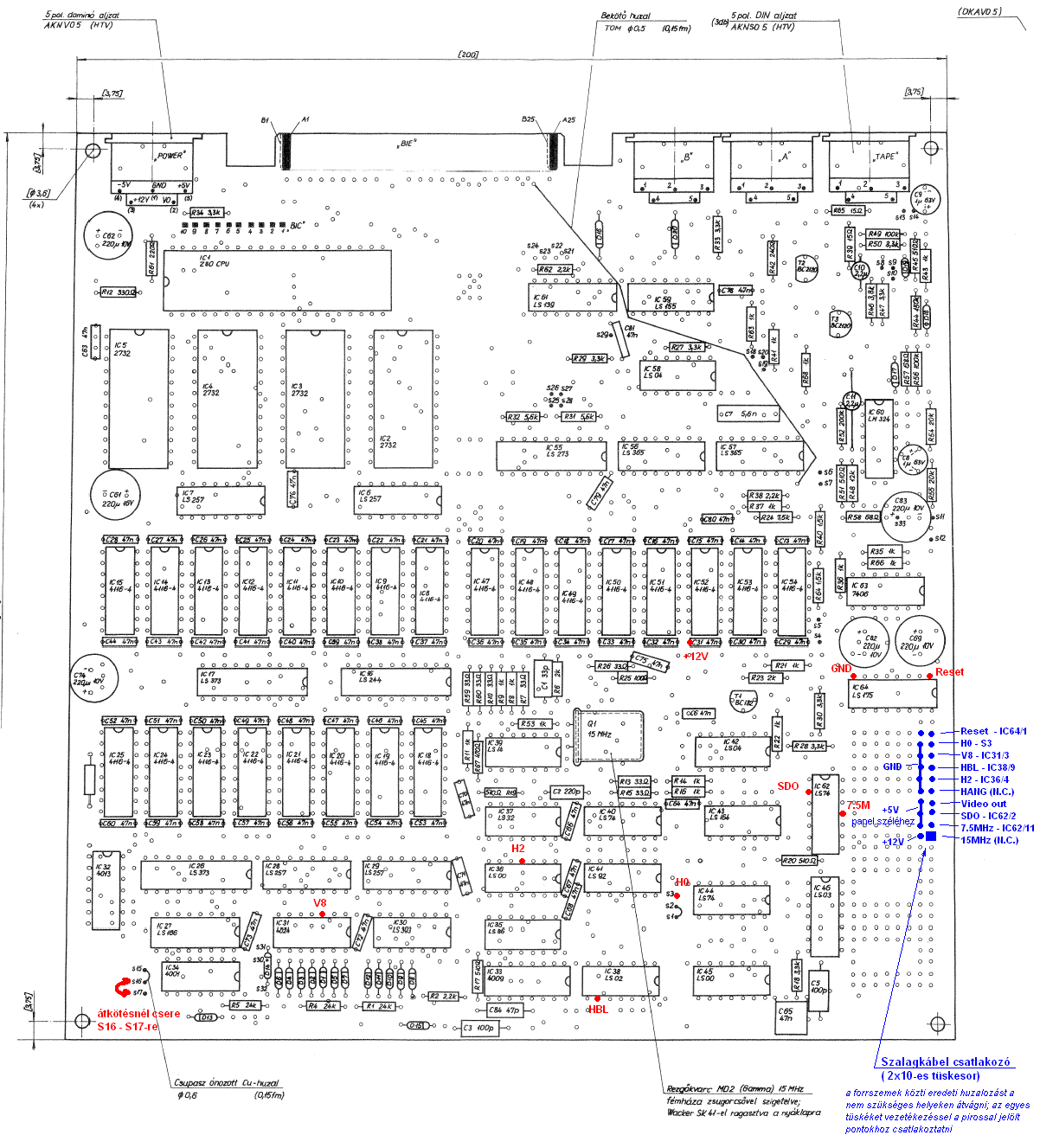

Hogyan kell a 2x10-es tüskesort a Primo alaplapra felszerelni (PNG)	A felszerelt tüskesor az alkatrész oldalon (JPG)

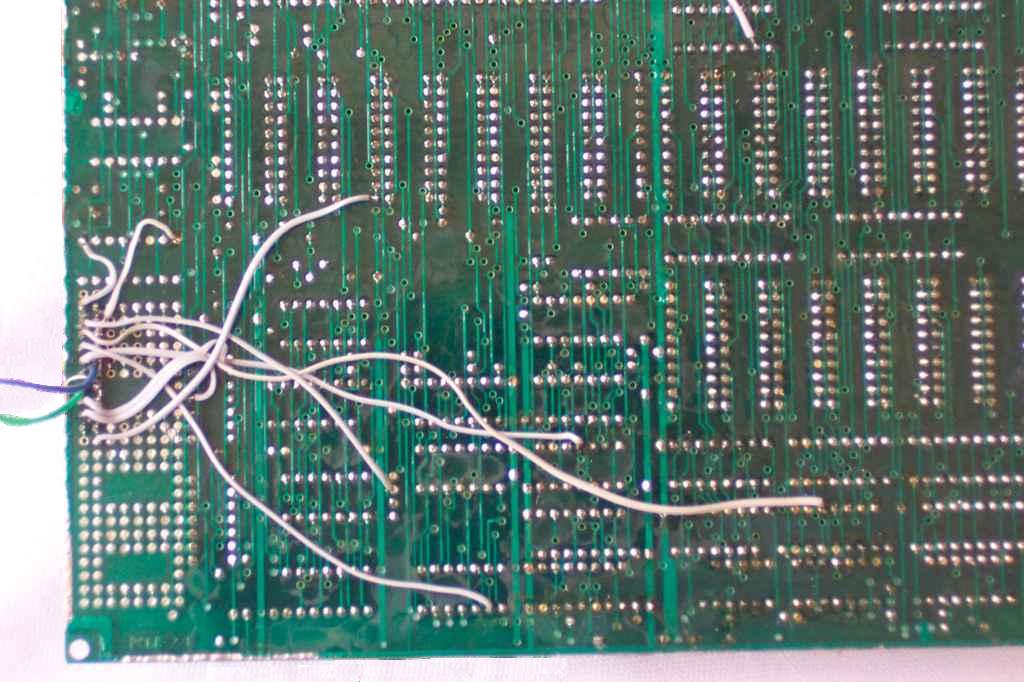

Huzalozás a forrasztási oldalon (JPG)	Huzalozás közelebbről nézve (JPG)

Képek az élesztésről

Egy kezdeti teszt képernyő a színpalettával:

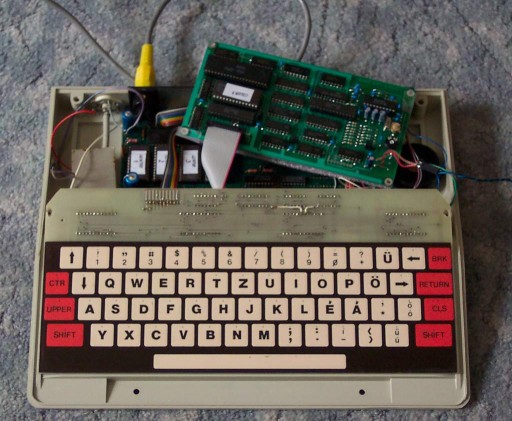

Az alapgép a kiegészítő kártyával:

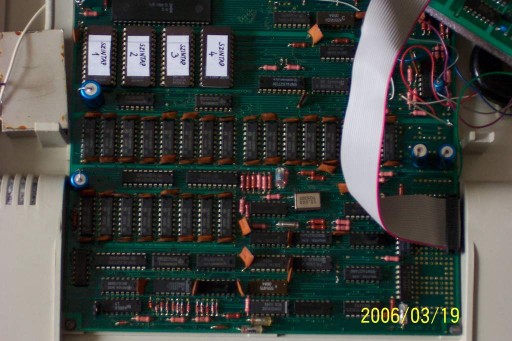

Az alapgép belülről az új EPROM-okkal és a kiegészítő kártyát csatlakoztató szalagkábellel:

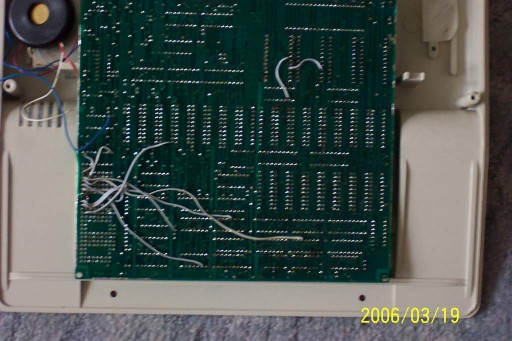

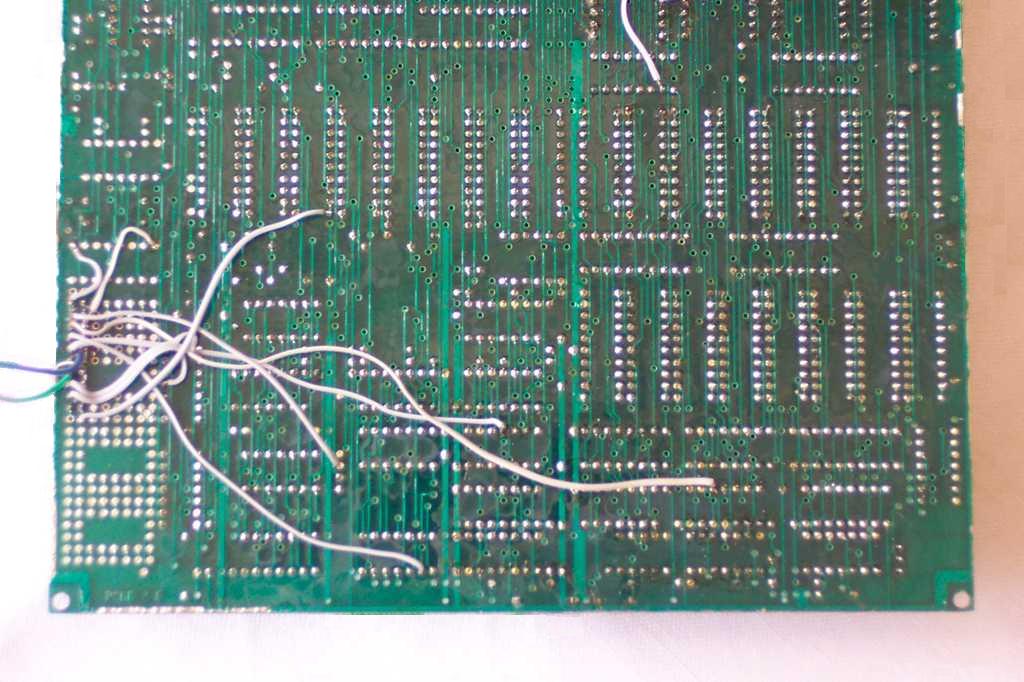

Az alapgép NYÁK hátoldal a csatlakozásokkall:

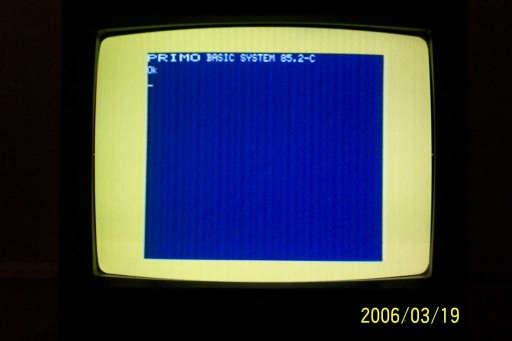

Az induló képernyő:

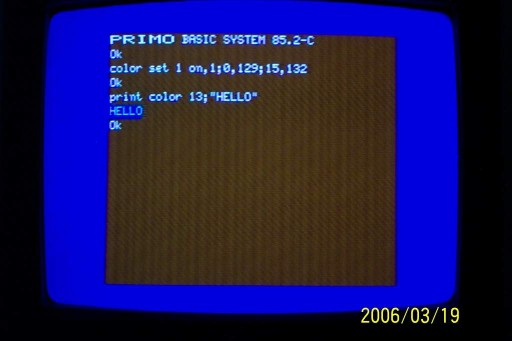

Színbeállítás parancssorból:

Sebestyén Pál rajzolt egy demo képet, ami a 4x4-es üzemmódot használja. Ez betölthető a video memóriába.

• Az eredeti teszt program (PTP formátum). A teszt program közvetlenül a képernyő memóriaterületre tölti a képet, így érdemes a következő programmal beolvasni:
  10 LOAD
  20 GOTO 20
• Az emulátorhoz készült módosított teszt program (PTP formátum).

Az emulátor képe

A színek kezelése

Ha összevetjük a Pro/Primo-ra készült demo program képét az utánépített Primo C kiegészítő kártyával futtatva, valamint a SZTAKI-ban lévő Primo C prototípuson futtatva - emellett a Mikro Magazin korabeli címlapján is megnézve -, akkor azt láthatjuk, hogy a színek nem ugyanazok:

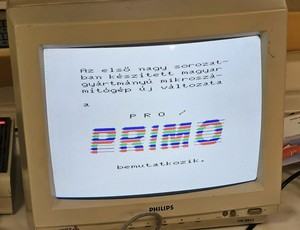

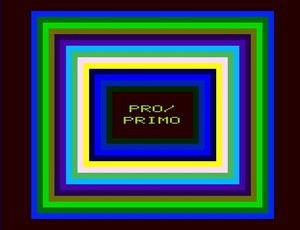

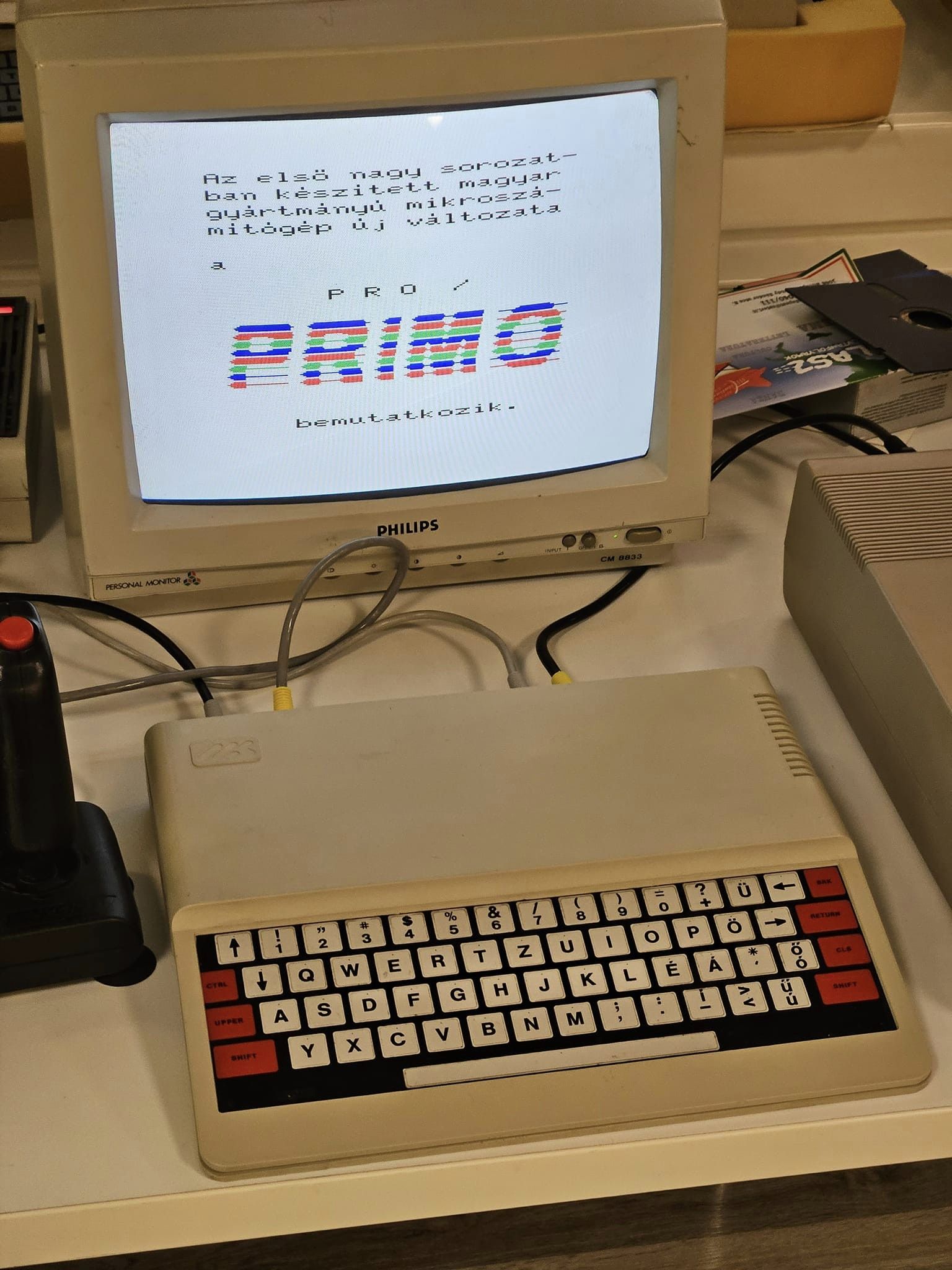

Bemutató kép a kártyával	Bemutató kép a Primo C prototípuson

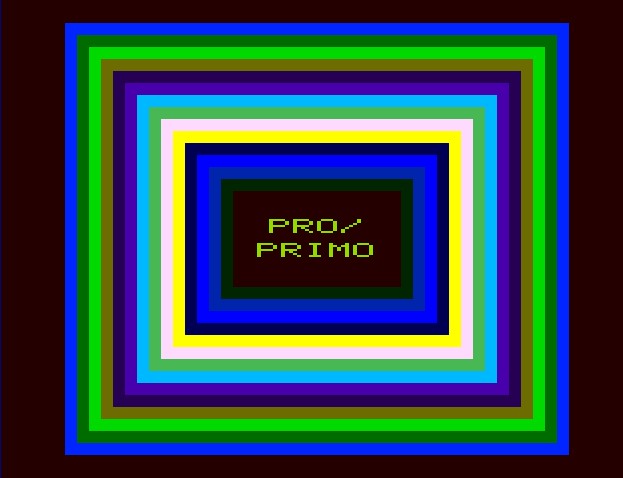

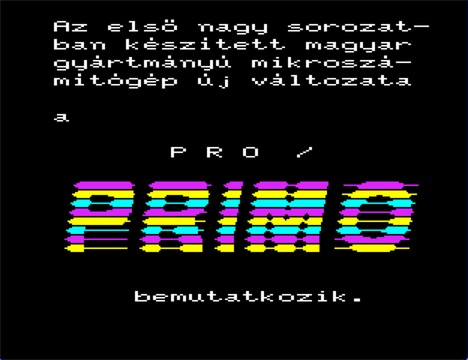

Kezdőkép a kártyával	Kezdőkép a Mikro Magazinban

Kis nyomozással a következők derültek ki:

• A Primo C a színinformációt 8 biten tárolja: 3 bit piros (R), 3 bit zöld (G) és 2 bit kék (B) a paletta 1-1 színéhez.

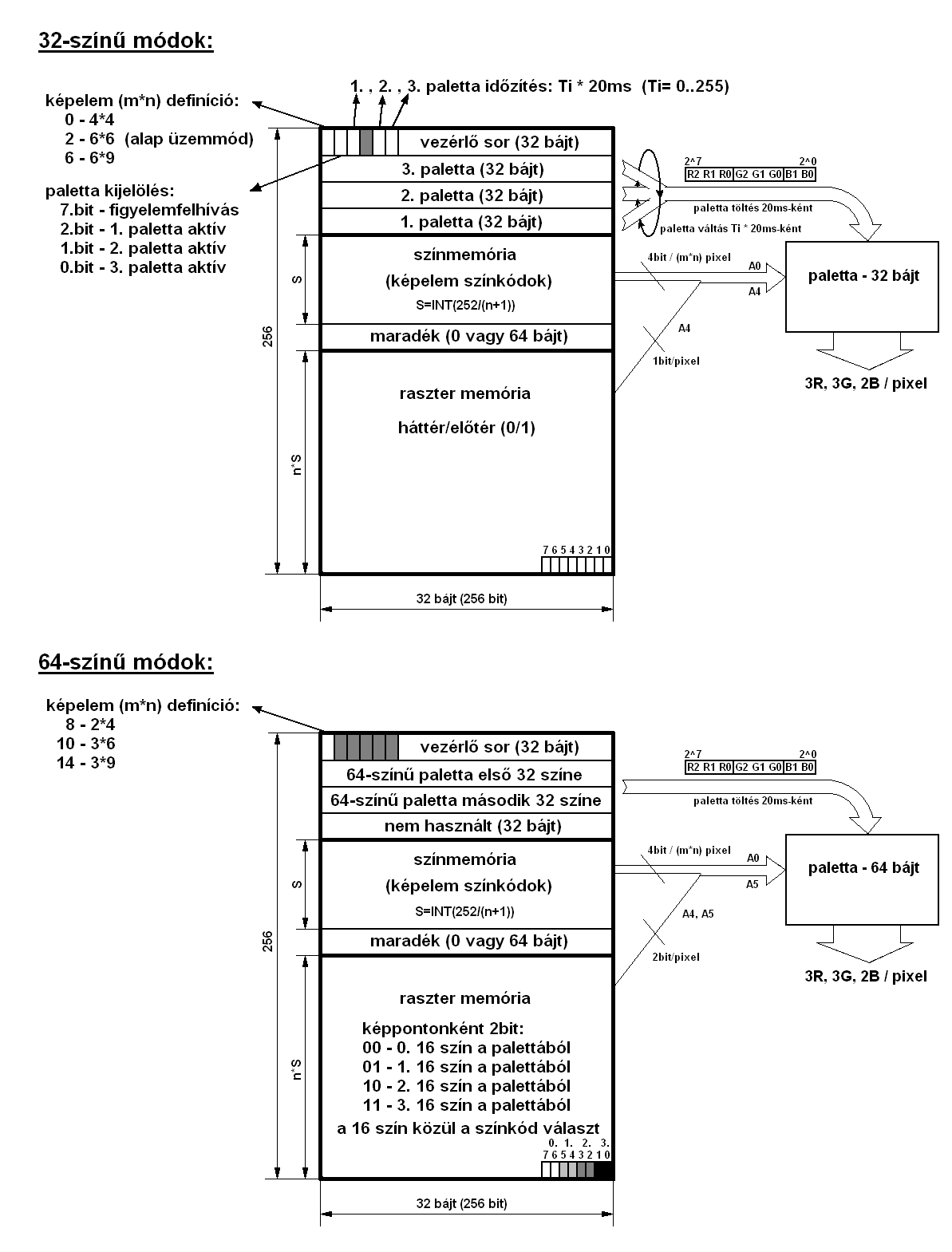

• A Primo C oldalon lévő színezési eljárás szemléltető rajz szerint ezeket a biteket negáltan kell értelmezni - tehát például a csupa 0 bit tartozik a fehér, és a csupa 1 bit tartozik a fekete színhez.
• A Pro/Primo esetén is ugyanígy vannak a színek kezelve, erre utal a Primo 85-2 ROM-lista 4. oldala, ahol a színkódok és kommentben a színek is meg vannak adva: itt 0 a fehér, 255 a fekete, 249 a sötétkék, 63 a piros stb., tehát itt is az invertált bitek szerepelnek. Ugyanitt a bekapcsoláskori színek is meg vannak adva:

Az utánépített Primo C kiegészítő kártya (és az Ultimo emulátor, amikor ezt emulálja) viszont negálás nélkül értelmezi ezeket a színbiteket. Ez az oka a színek különbségének.

• Az élesztés során a JP1 jumpert kell átállítani, az oldalon már fent lévő fotók alapján.
• Működési hiba jelentkezik gyors újrabekapcsolás esetén: nem indult el a gép, fehér kerettel és lila képernyővel lefagyott. Kb. 10 másodpercet várva a ki és bekapcsolás között, a hiba nem jelentkezik.

• Néha képvillogás tapasztalható, ennek az oka még kiderítésre vár, valószínűleg az 5V és GND közül hiányzik egy nagyobb elektrolitkondi, valamint minden IC tápjáról egy 47nF szűrőkondi.
• Az eredeti ROM-ok közül (ld. fentebb) a color1plus.obj az EPROM-ba írva működőképes gépet kapunk.
• Ha a color1.obj a 0000 Hexa címtől, a color1p.obj a 4000 hexa címtől van az EPROM-ba írva a JP1 segítségével választható a 32 és 64 színű mód.

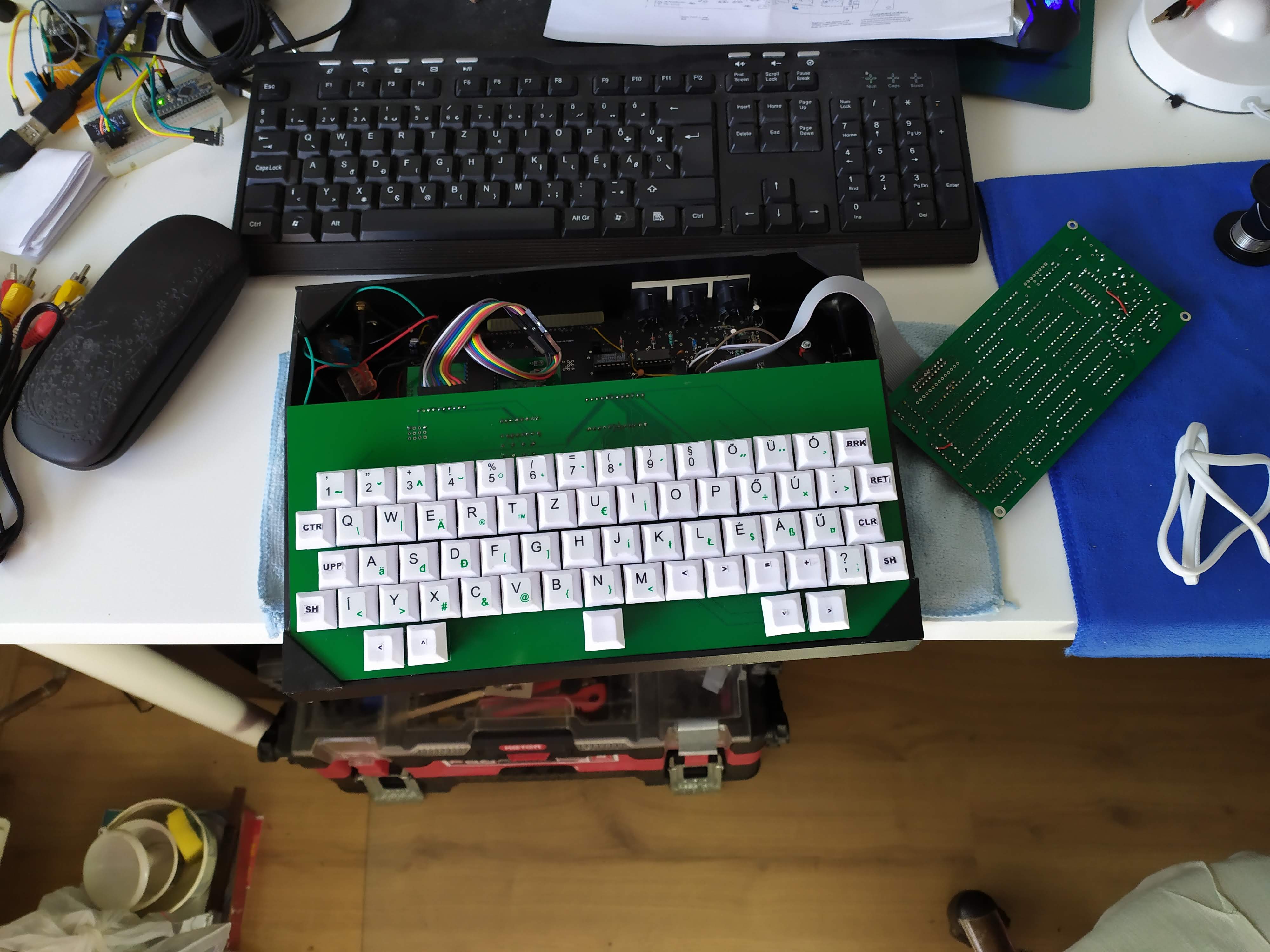

Képek az élesztésről (rákattintva nagyíthatók):

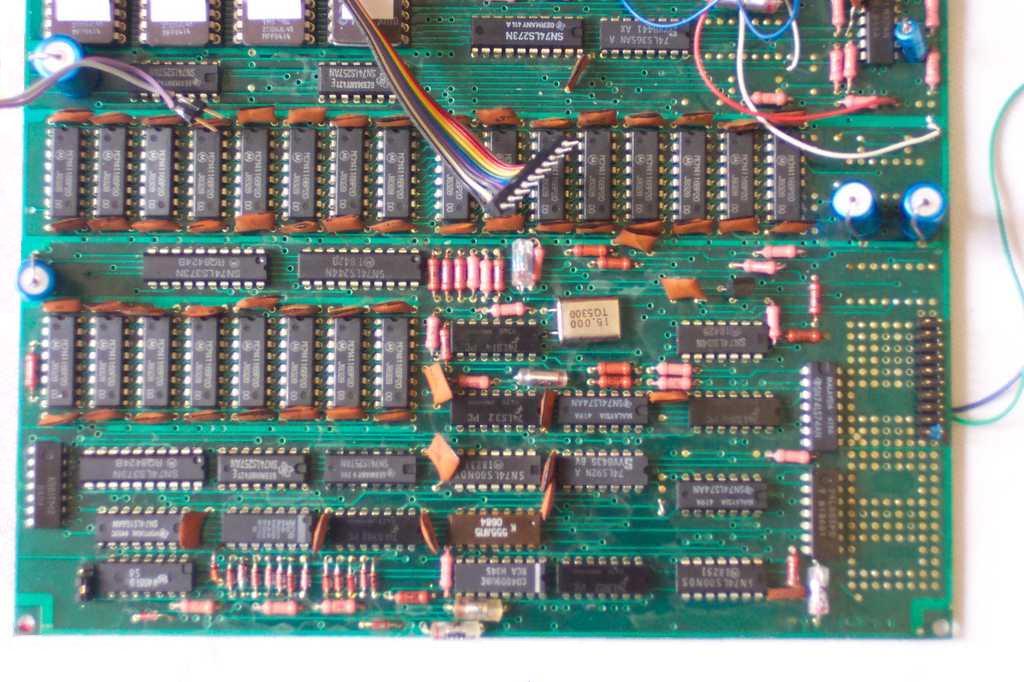

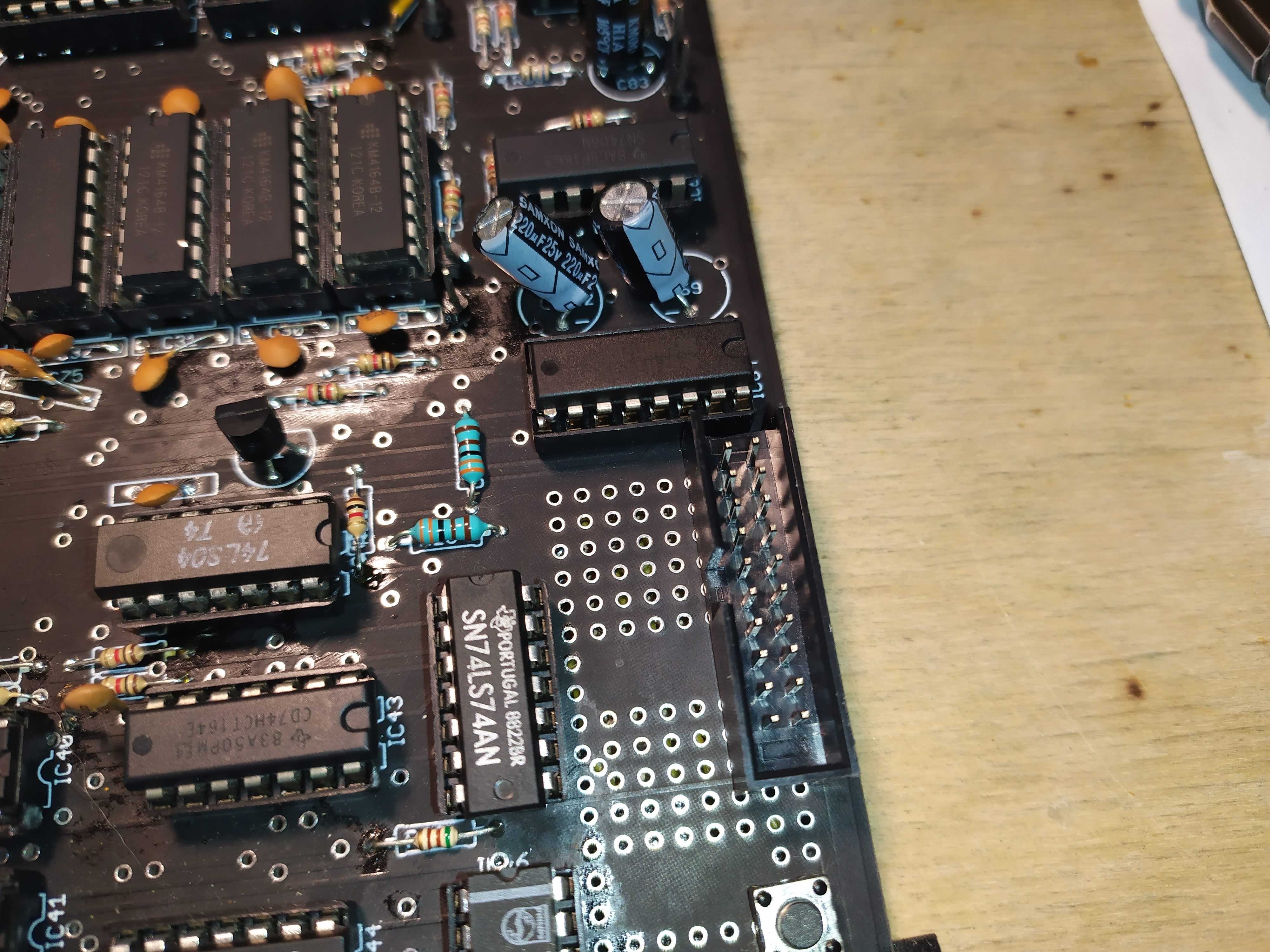

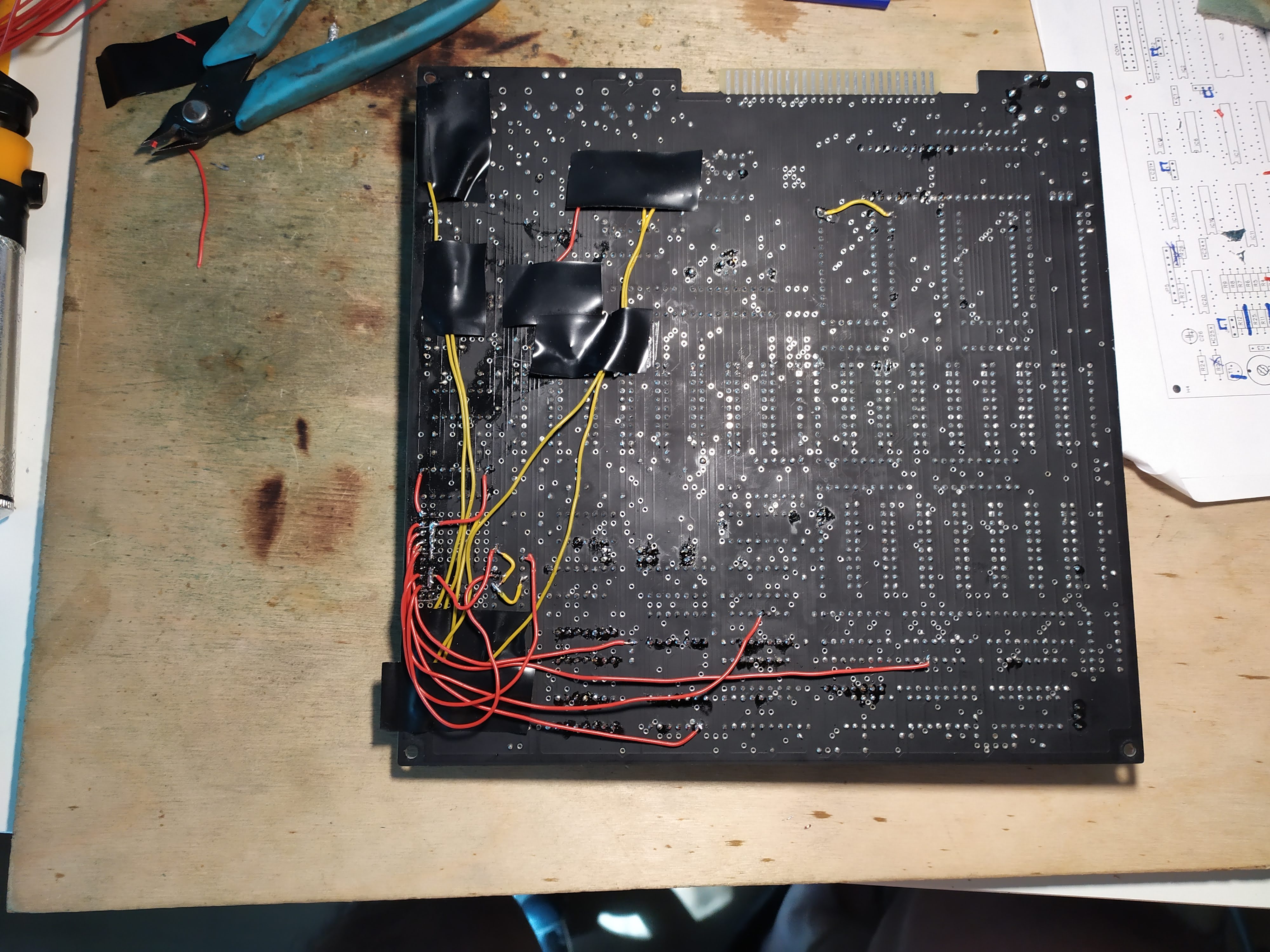

Csatlakozó a Primo alaplapján	Vezetékezés az alaplap hátlapján (az alul lévő piros vezetékek)	Közelebbi kép a vezetékezésről

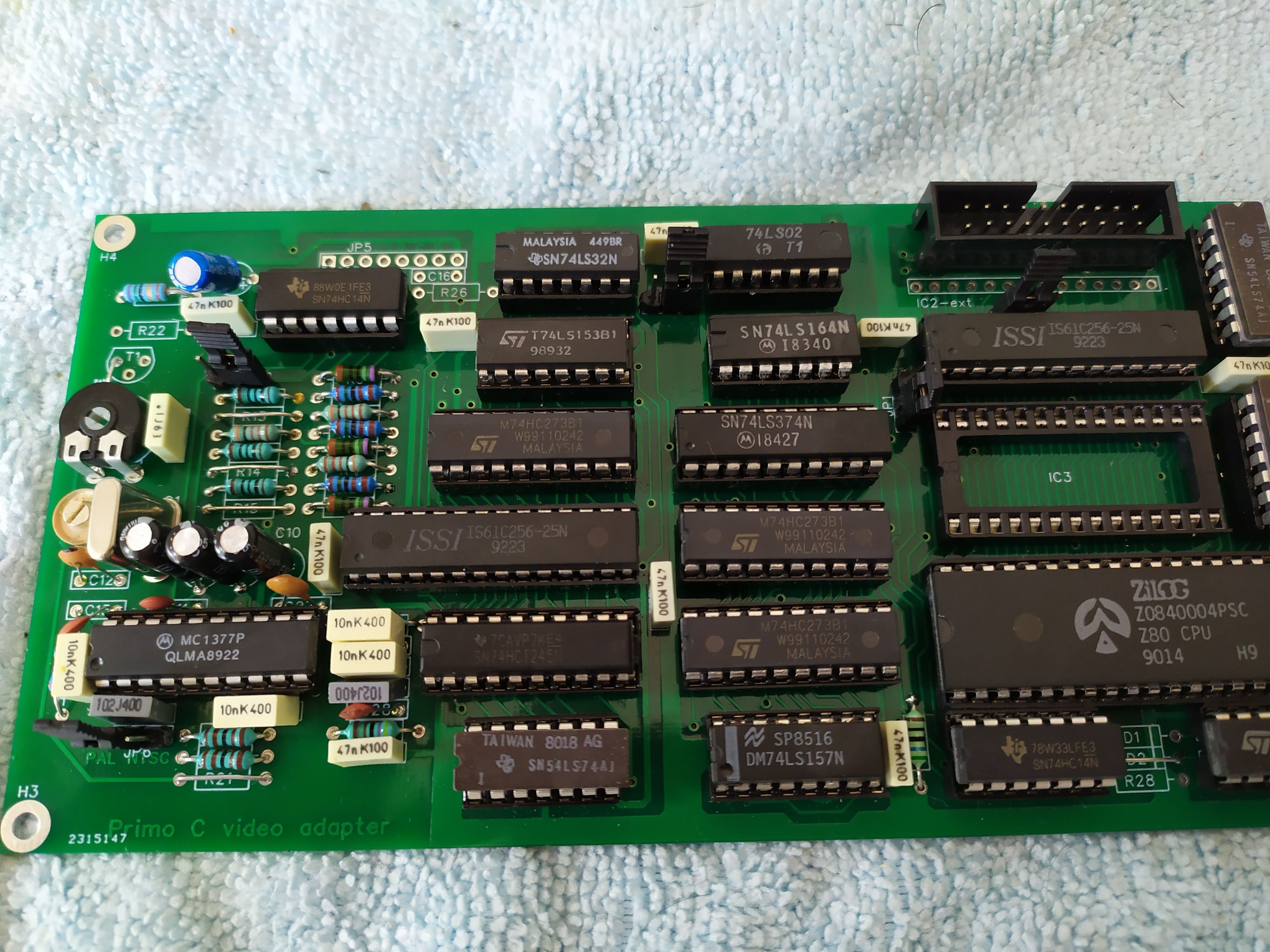

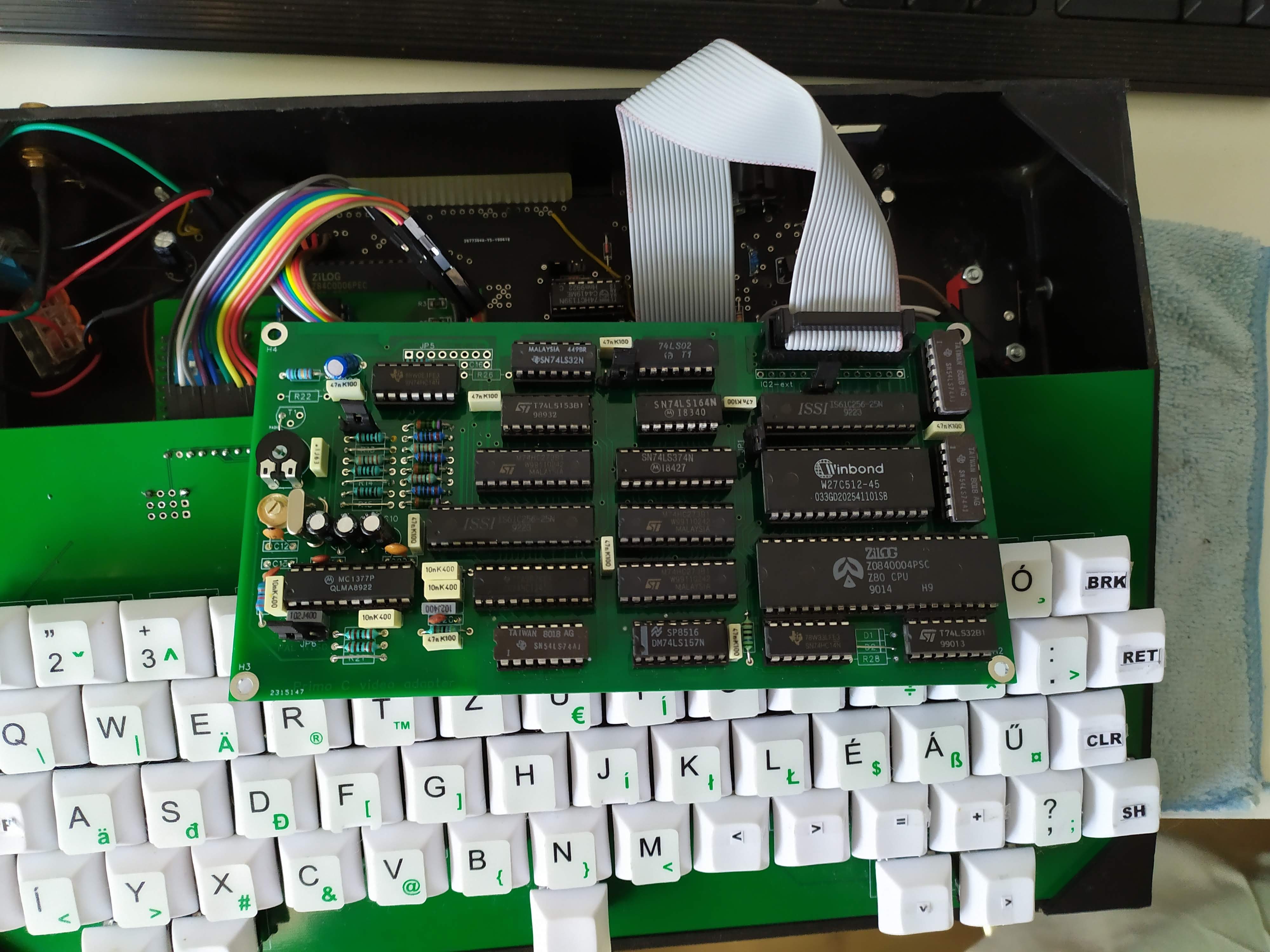

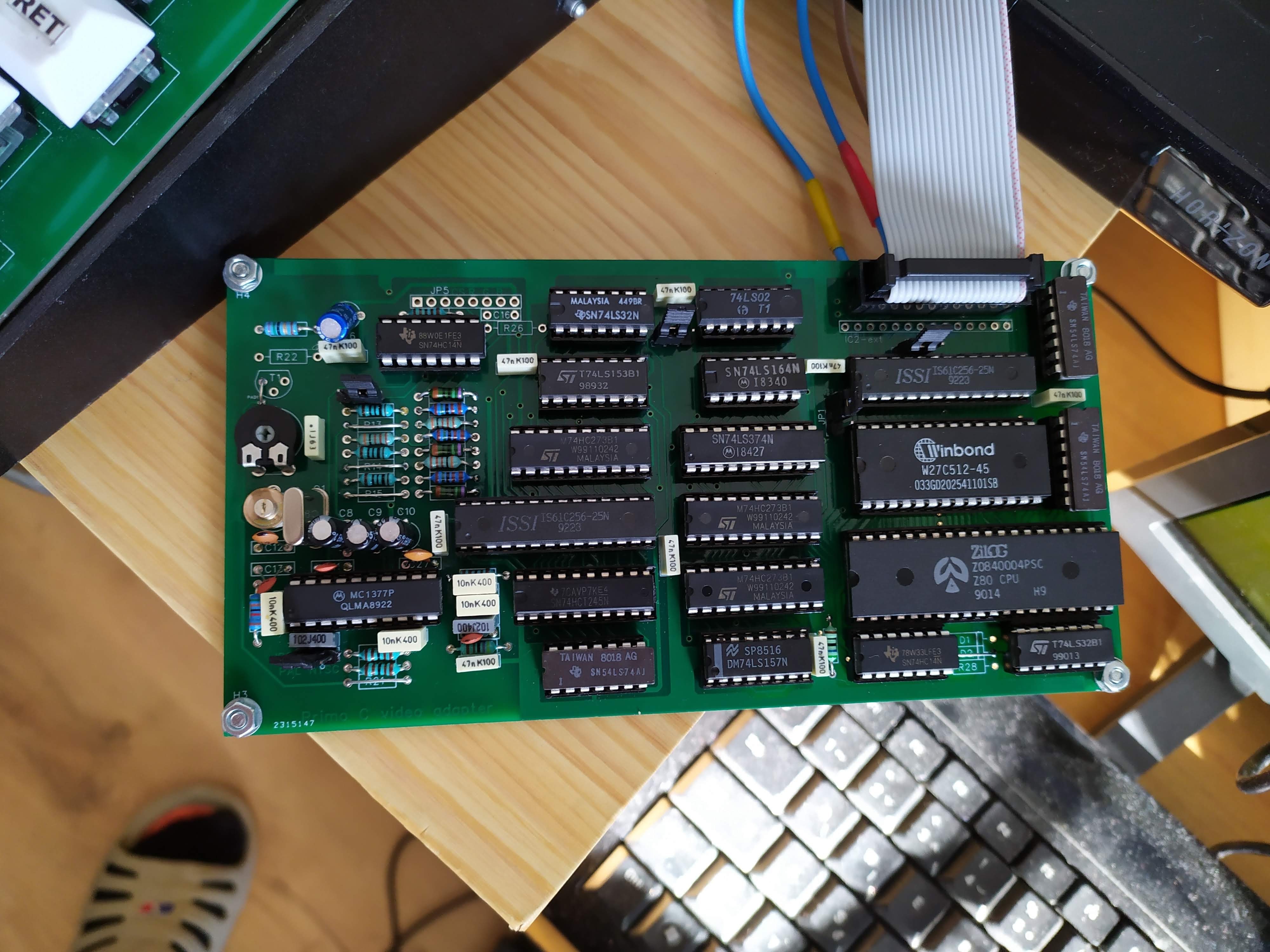

Panel IC-k nélkül, szalagkábellel	IC-k a helyükön (kivéve az EPROM)	Szalagkábelezve

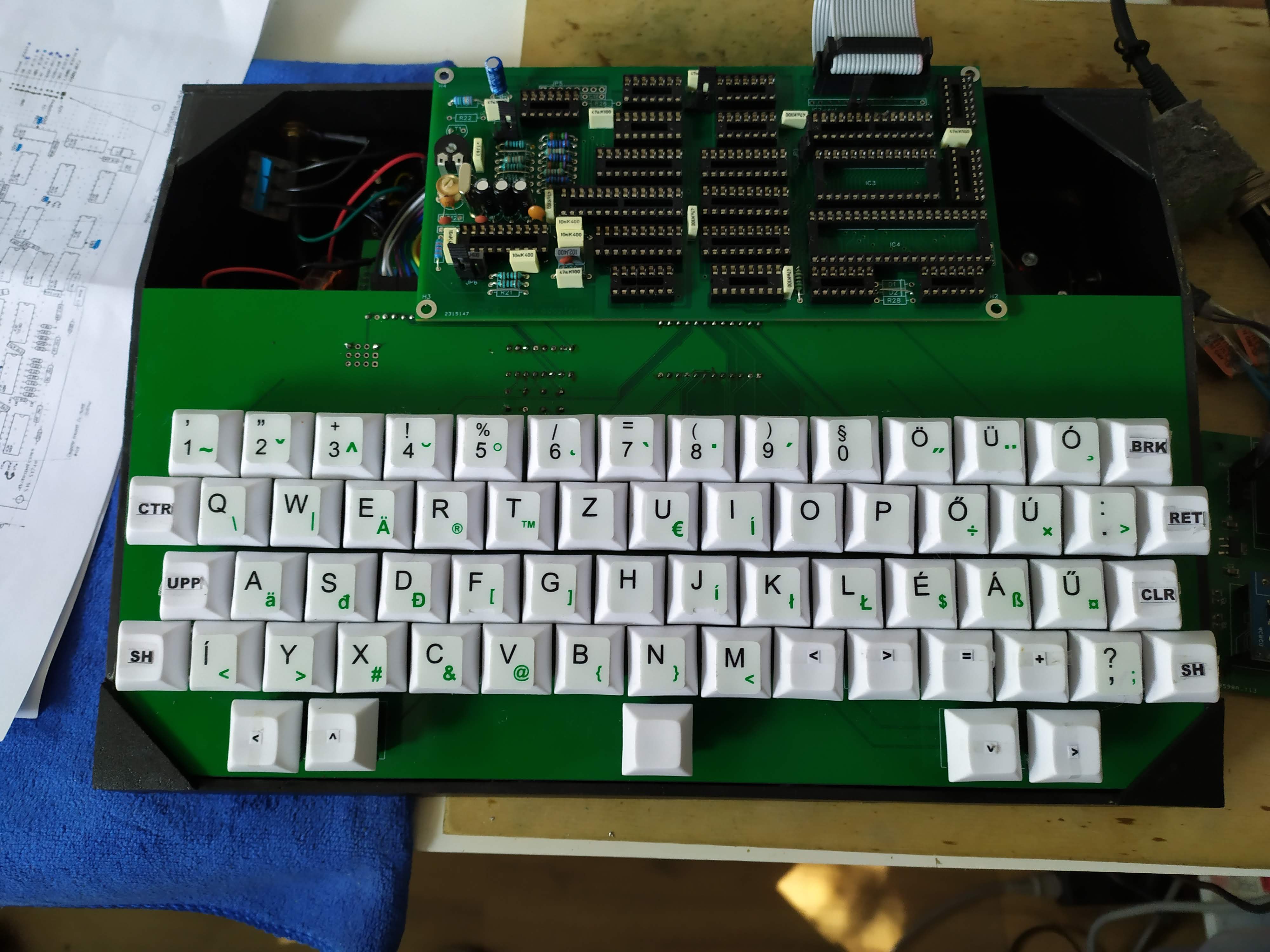

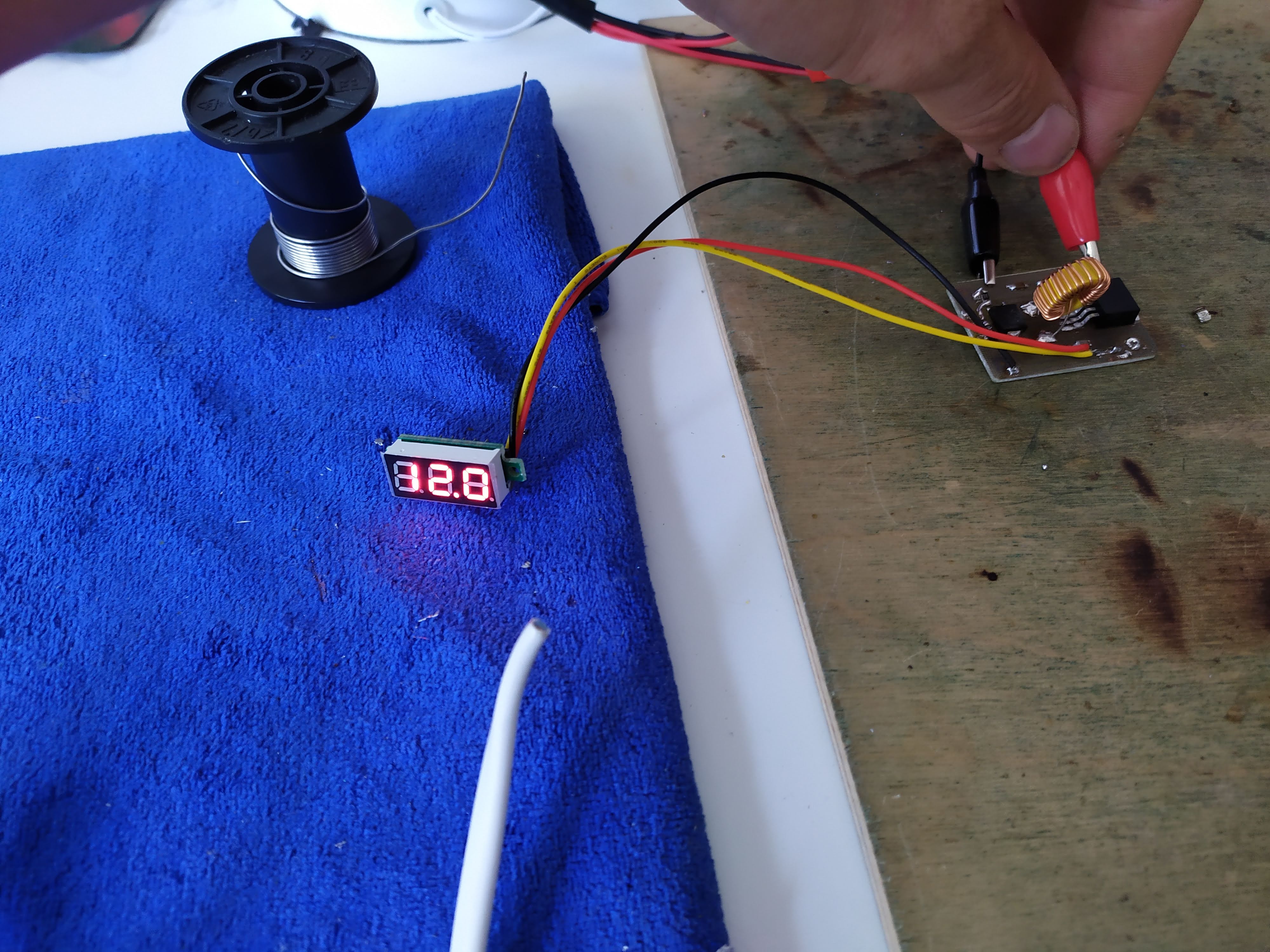

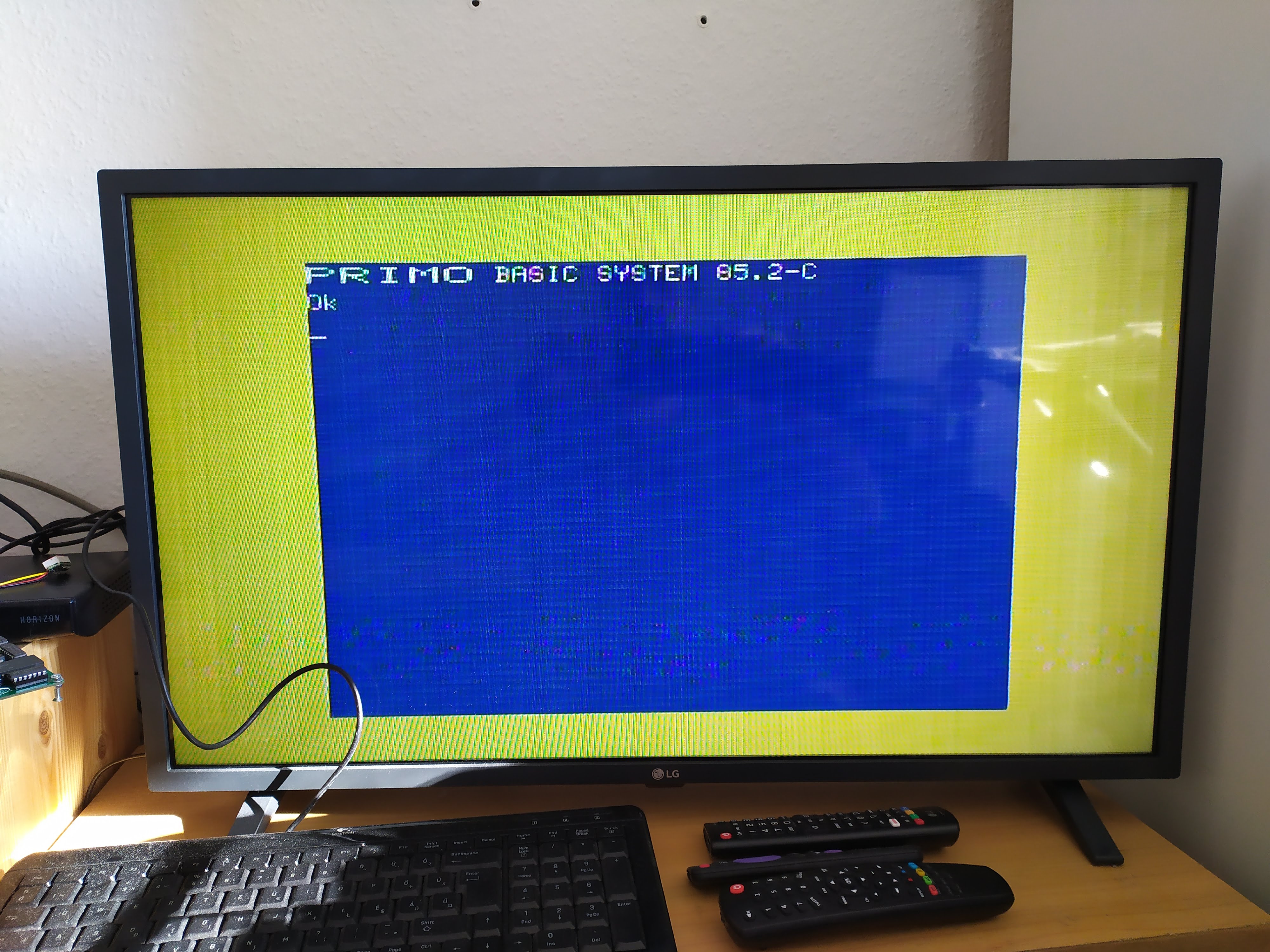

Tesztre készen	12V os stepup konverter, 5 V-ból csinál 12 V-ot (saját gyártmány)	A bejelentkező képernyő

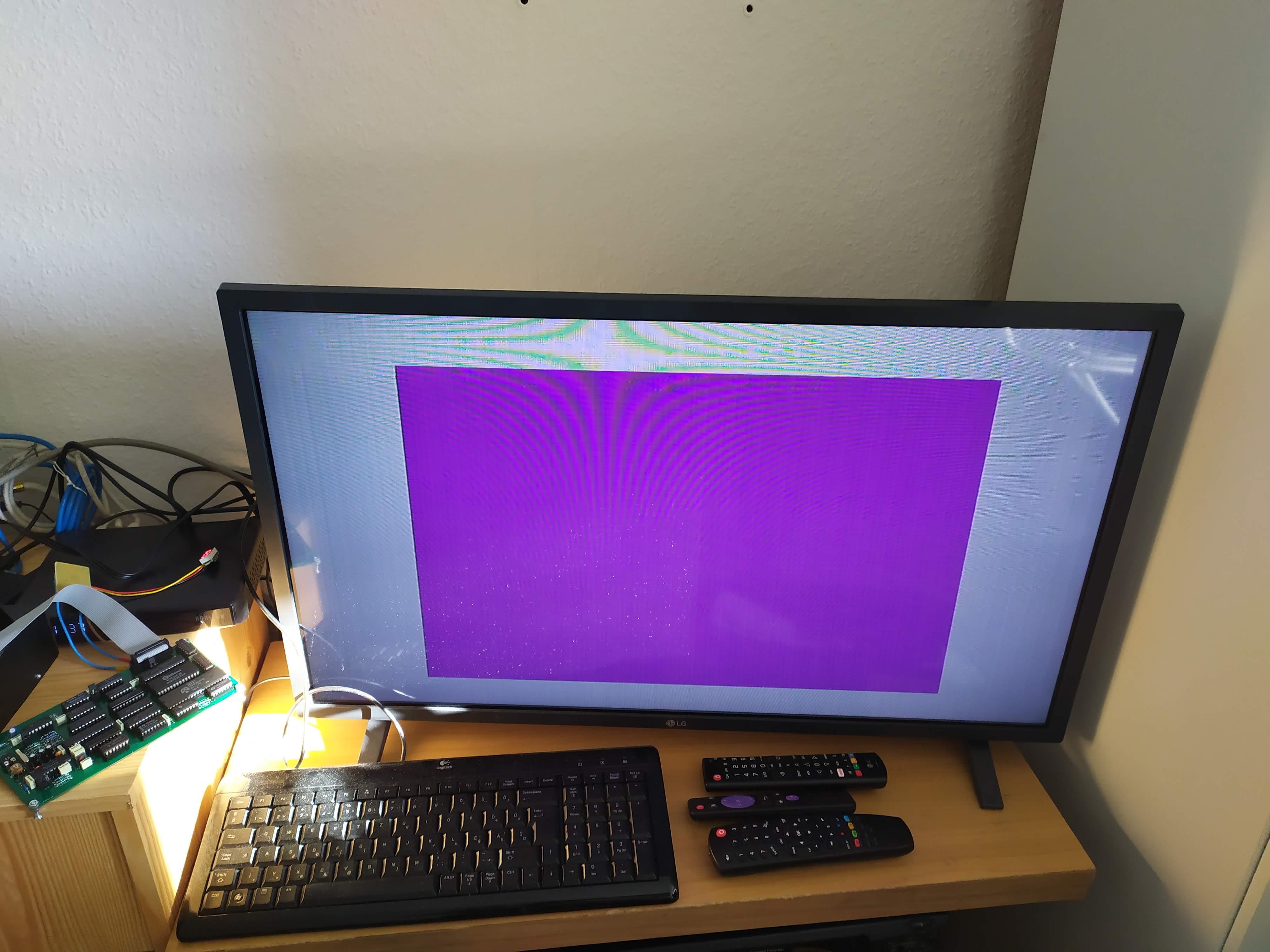

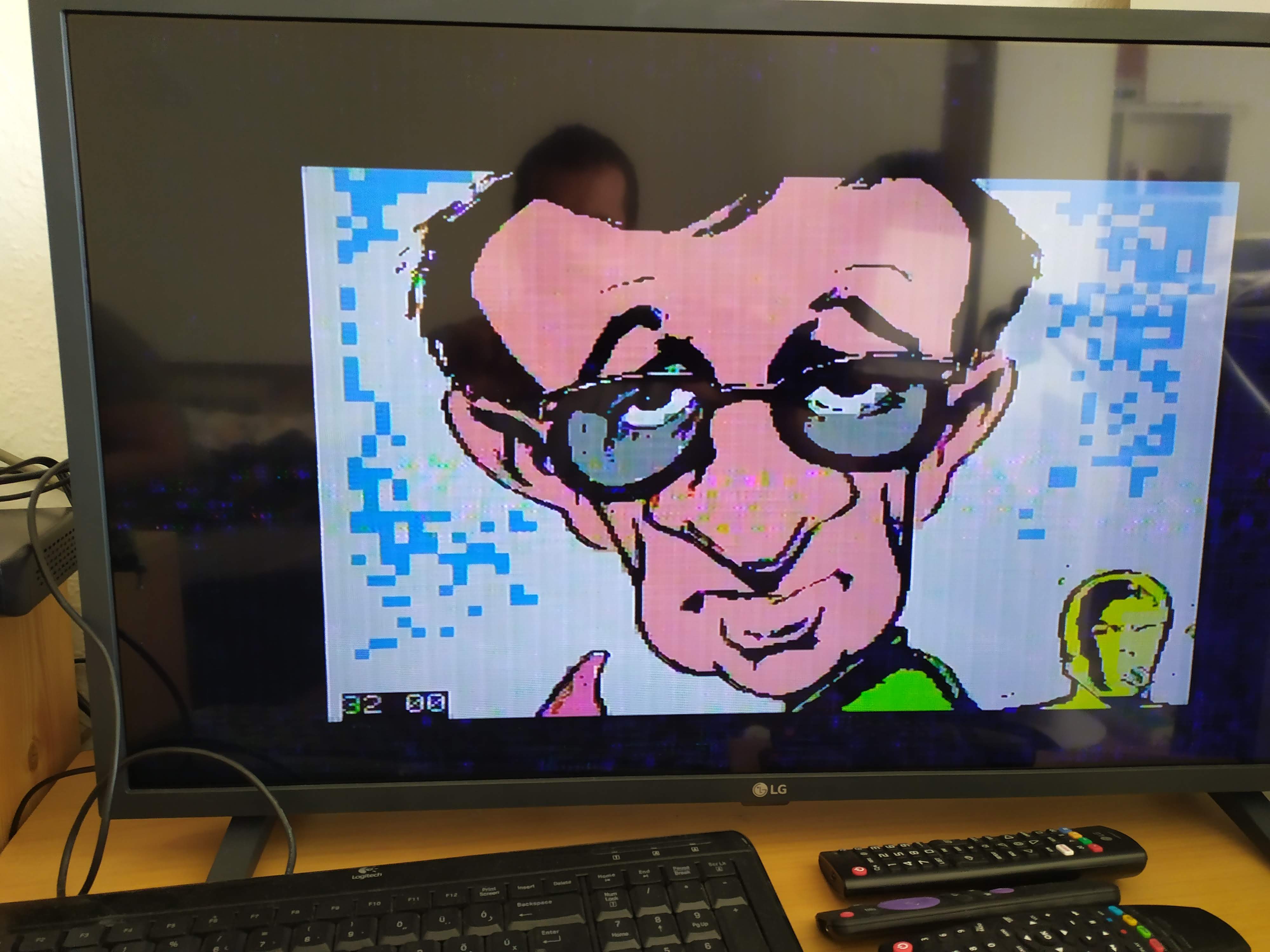

A panel, a szalagkábel alatt a feszültségkonverter vezetékei	Kép a hibás működésről	A tesztkép
